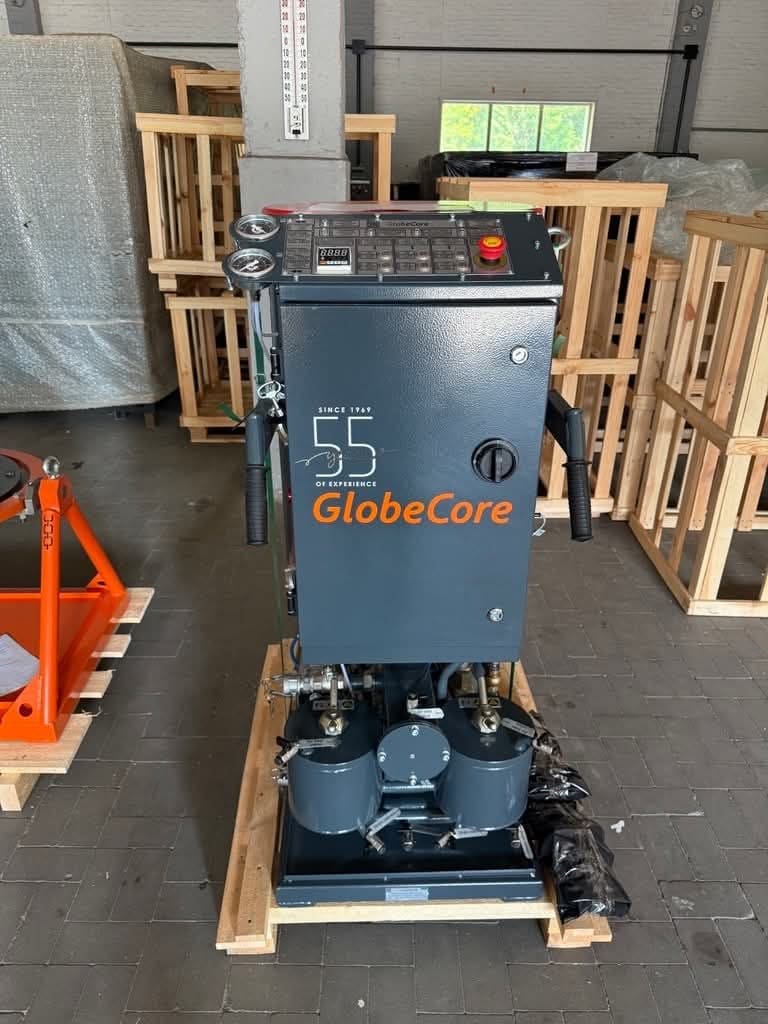

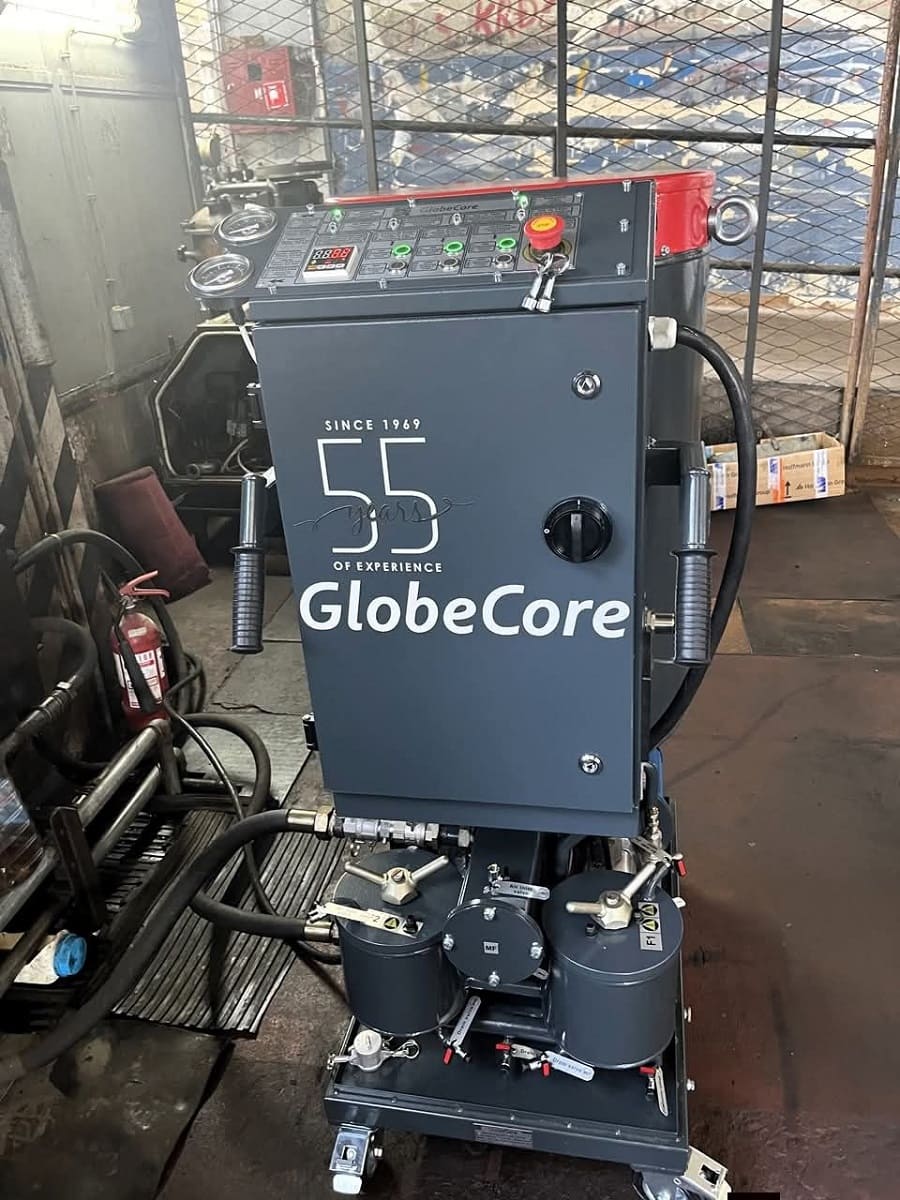

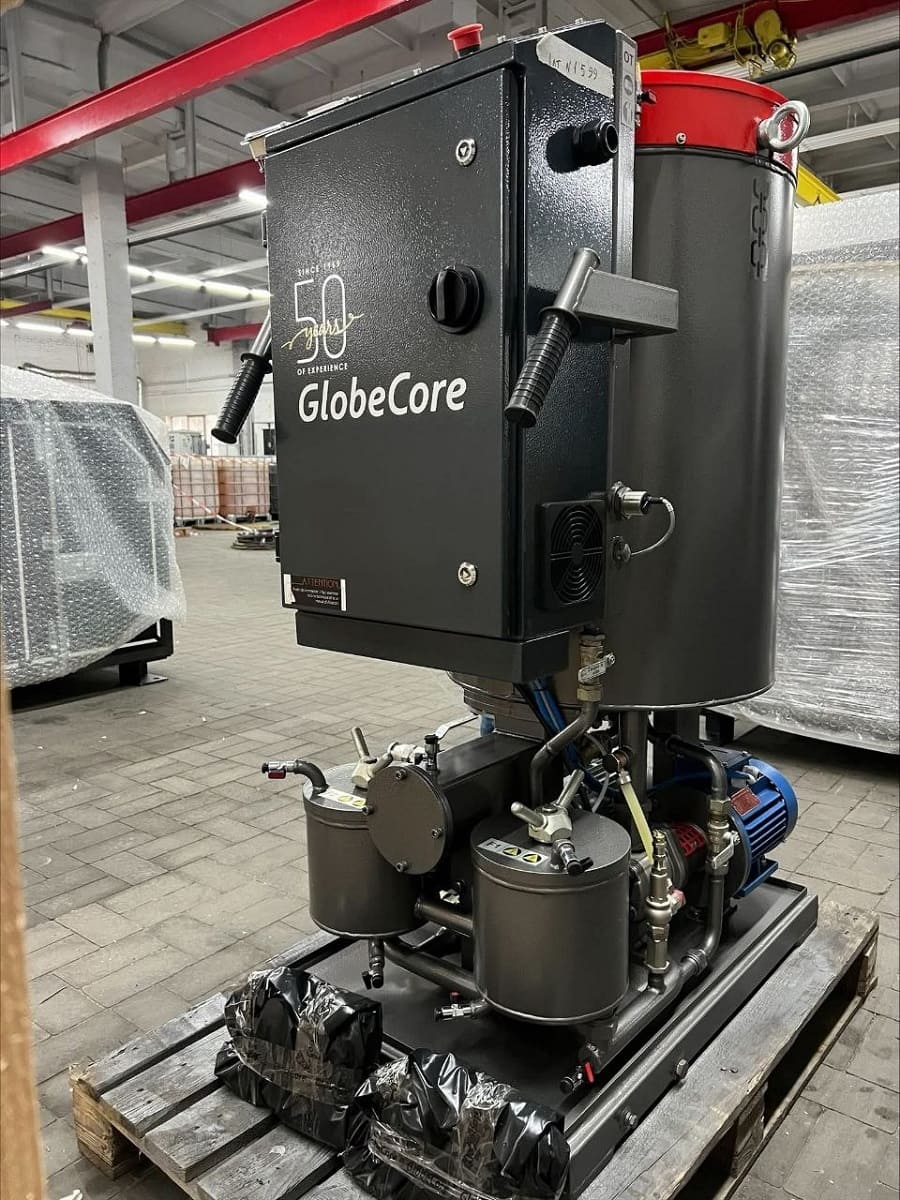

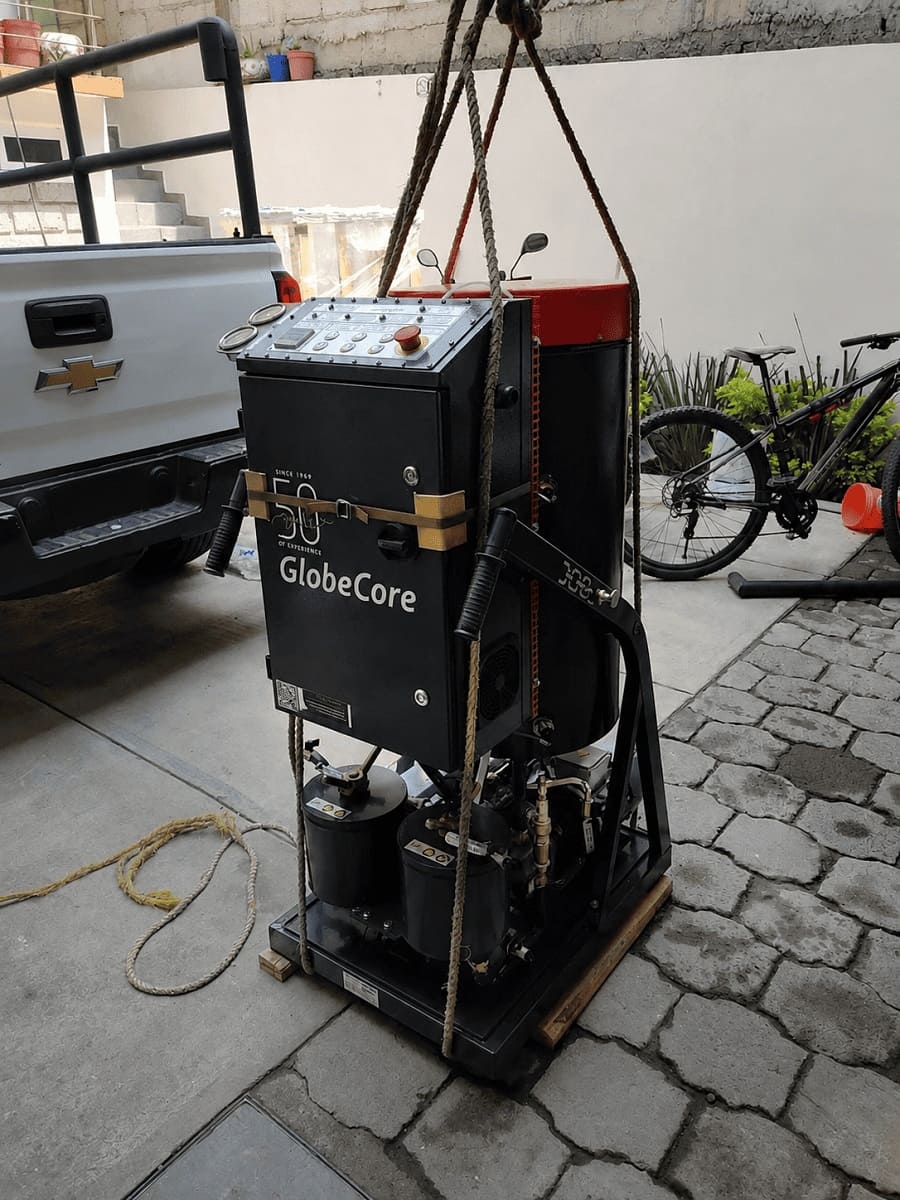

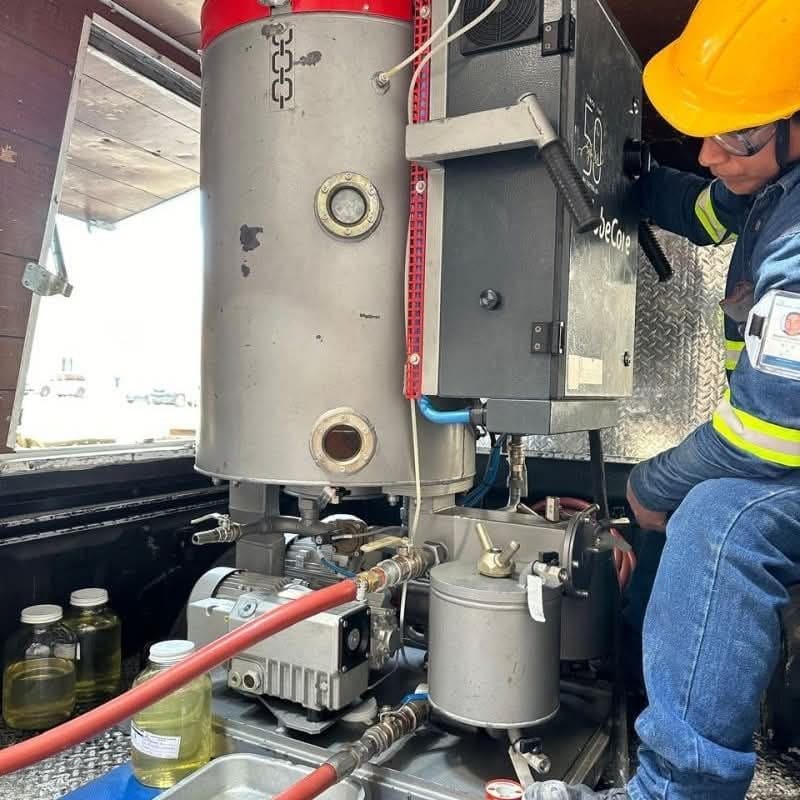

Máquina de purificación de aceite CMM-1,0LT
La máquina de purificación de aceite CMM-1,0LT está diseñada para el tratamiento integral de aceites dieléctricos y otros aceites industriales, que incluye los procesos de filtración, secado termo-vacío y desgasificación. Mediante la máquina de purificación de aceite CMM-1,0LT se pueden tratar aceites utilizados en transformadores, bushings de alta tensión, interruptores automáticos, así como en sistemas de lubricación, sistemas de sellado, sistemas hidráulicos de control de turbinas de gas y compresores de gas.

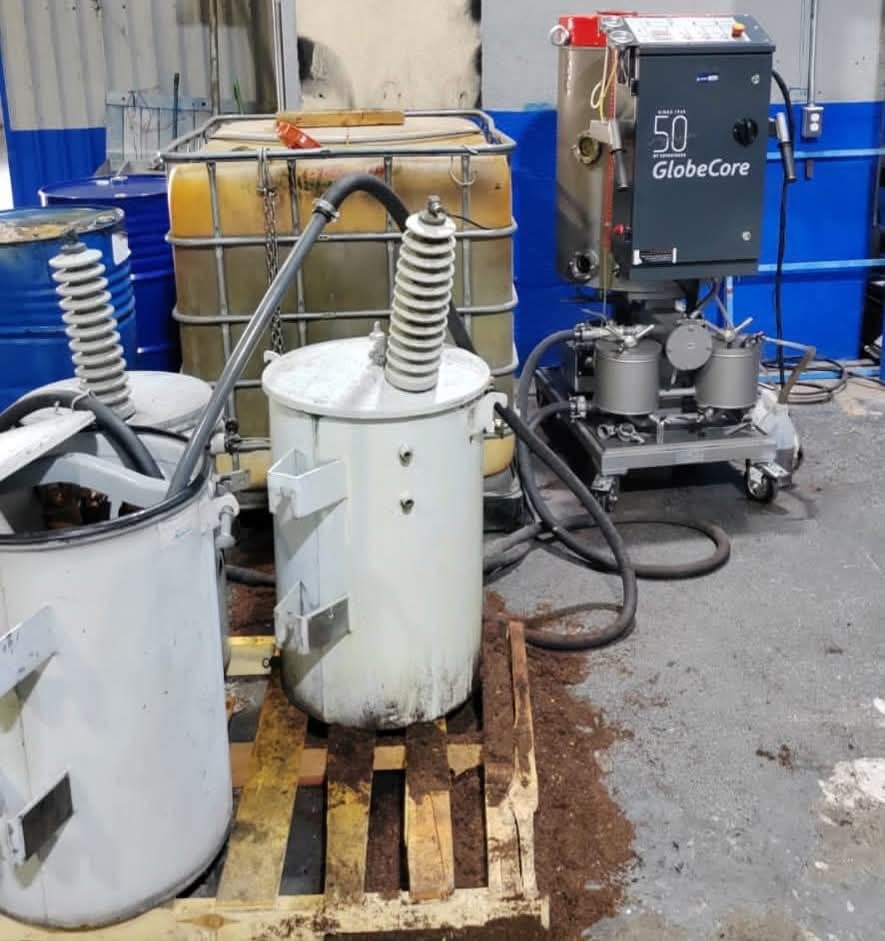

Además de la purificación de aceite, la máquina de purificación de aceite CMM-1,0LT también puede utilizarse para el calentamiento y secado de equipos eléctricos llenos de aceite.
Principio de funcionamiento de la CMM-1,0LT
Bajo la acción del vacío, el aceite pasa a través de un filtro de pretratamiento y posteriormente ingresa a la parte interna de la cámara de vacío, donde se encuentra el sistema de calentamiento.
Al ascender desde la parte inferior hacia la superior, el aceite se calienta y, a través de una tapa especial con canales, entra en otra sección de la columna donde se distribuye sobre rellenos especiales. Posteriormente, el aceite desciende a través de estos elementos, mientras que bajo la acción del vacío se eliminan los vapores de humedad y los gases disueltos. Finalmente, el aceite es extraído desde la parte inferior del depósito pasando por dos filtros de fineza antes de salir de la unidad.
Características de diseño
El sistema de calentamiento está ubicado dentro de la cámara de vacío, lo que permite reducir el tamaño de la unidad y minimizar las pérdidas de calor durante el proceso de calentamiento del aceite.
El aceite es aspirado hacia la columna de vacío debido a la depresión generada por el sistema de vacío. El resto de los componentes de la unidad presenta una nueva configuración compacta, lo que permite obtener un equipo de dimensiones reducidas.
GlobeCore Ecuador fabrica equipos de la serie CMM-LT con capacidades de 600 a 6000 litros por hora. Para seleccionar el modelo óptimo, se recomienda consultar con nuestros especialistas técnicos.
|
Parámetro |
Valor |
|
| 1. Productividad, m3/h, no menos | ||
| – en el modo de secado y filtración por vacío térmico |
1,0 |
|
| 2.* Parámetros del aceite tratado (en varias pasadas): | ||
| – contenido total de gas, %, no más |
1,5 |
|
| – contenido de humedad en masa del aceite, g/t (ppm), no más |
10 |
|
| – clase de pureza industrial, según ISO 4406 |
-/14/12 |
|
| 3. Temperatura máxima de aceite en la salida, ºС |
55 |
|
| 4. Presión de salida, bar |
3 |
|
| 5. Potencia del calentador de aceite, kW, no más |
12 |
|
| 6. Consumo máximo de energía, kW, no más |
15 |
|
| 7. Parámetros de corriente eléctrica | ||
| – tensión, V |
Personalizable |
|
| – variable con frecuencia, Hz |
Personalizable |
|
| 8. Dimensiones totales, mm, no más | ||
| – longitud |
900 |
|
| – ancho |
620 |
|
| – alto |
1500 |
|
| 9. Peso, kg, no más |
280 |
|
Nota:
* Con los parámetros iniciales del aceite:
- contenido volumétrico de gas: no más del 10,5%;
- contenido de humedad en masa: no más del 0.005% (50 ppm);
- temperatura – no inferior de 0 ºС;
- con paso repetido de aceite por la instalación.
Beneficios de la máquina de purificación de aceite CMM-1,0LT
- Compacta: diseño reducido que permite que la unidad pase por puertas estándar, facilitando su instalación y transporte en talleres o plantas.
- Movilidad: equipo portátil que puede trasladarse fácilmente entre distintas ubicaciones según las necesidades del cliente.
- Fácil control: operación intuitiva y manejo sencillo, con mínima supervisión requerida.
- Versatilidad en purificación de aceites: puede utilizarse para tratar diferentes tipos de aceites industriales, como turbina, hidráulico, compresor, entre otros.
