Medidor de rigidez dieléctrica de aceite TOR-80

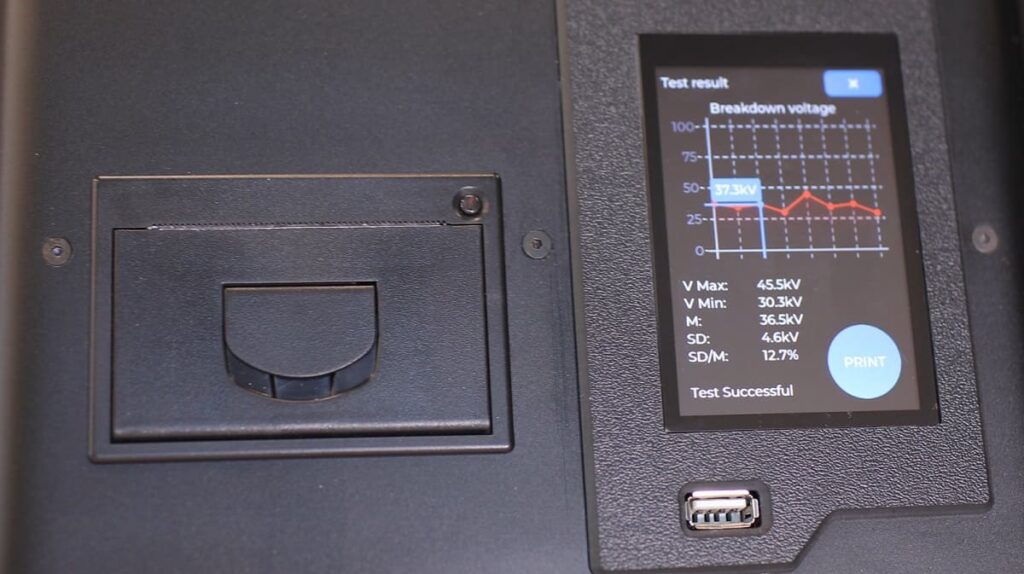

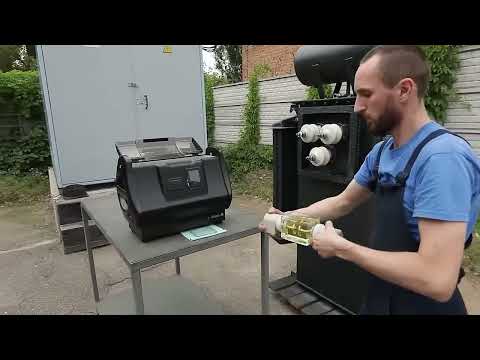

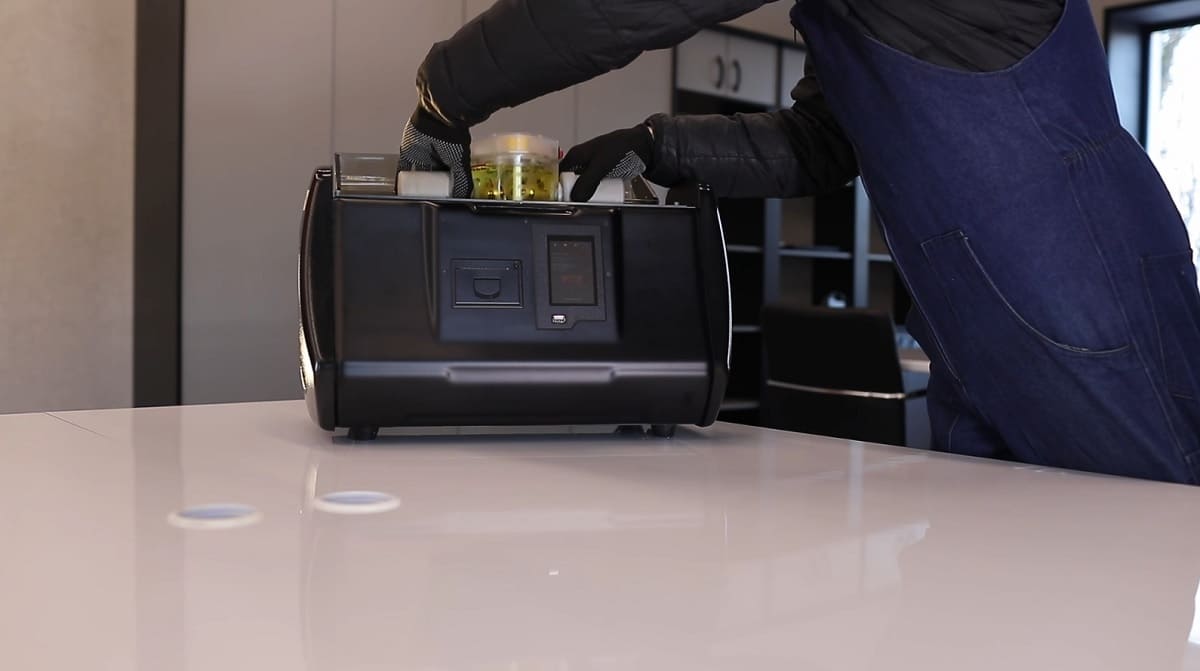

El medidor de rigidez dieléctrica de aceite TOR-80 está diseñado para medir el parámetro clave de los aceites de transformador y otros dieléctricos líquidos: la tensión de ruptura eléctrica (tensión máxima de ensayo de 80 kV). Gracias a que esta línea de equipos puede equiparse con baterías para funcionamiento autónomo, puede utilizarse para ensayos de aceites dieléctricos tanto en laboratorios electrotécnicos como en condiciones de campo, directamente junto a los transformadores, inmediatamente después de la toma de muestras de aceite.

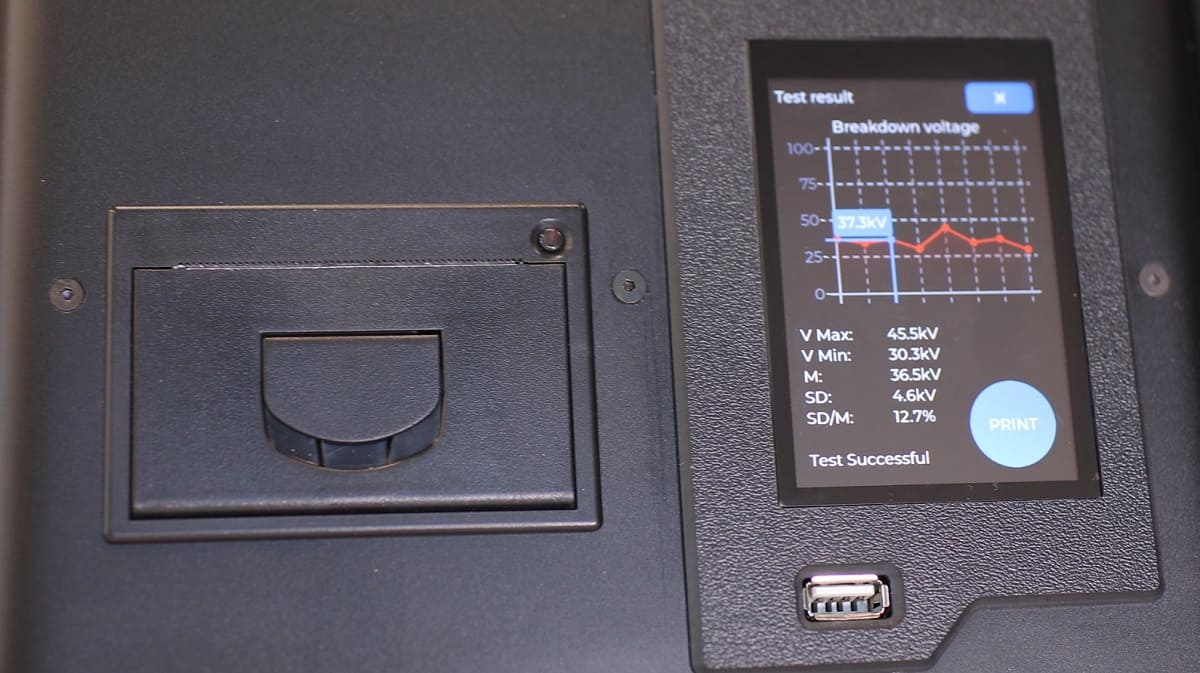

Una característica distintiva del medidor de rigidez dieléctrica de aceite TOR-80 es su amplio rango de ajustes y su funcionamiento en modo automático. Para el ensayo del aceite, es posible seleccionar tanto normas internacionales ya integradas en la memoria del equipo como configurar el procedimiento de prueba de forma independiente, de acuerdo con normas o estándares regionales vigentes.
Normas soportadas
El medidor de rigidez dieléctrica de aceite TOR-80 realiza ensayos de tensión de ruptura del aceite dieléctrico conforme a normas internacionales ampliamente reconocidas:
- IEC 60156
- ASTM D877
- ASTM D1816
- IRAM 2341
- VDE 0370
- estándares configurables por el usuario
Principio de funcionamiento del medidor de rigidez dieléctrica de aceite TOR-80

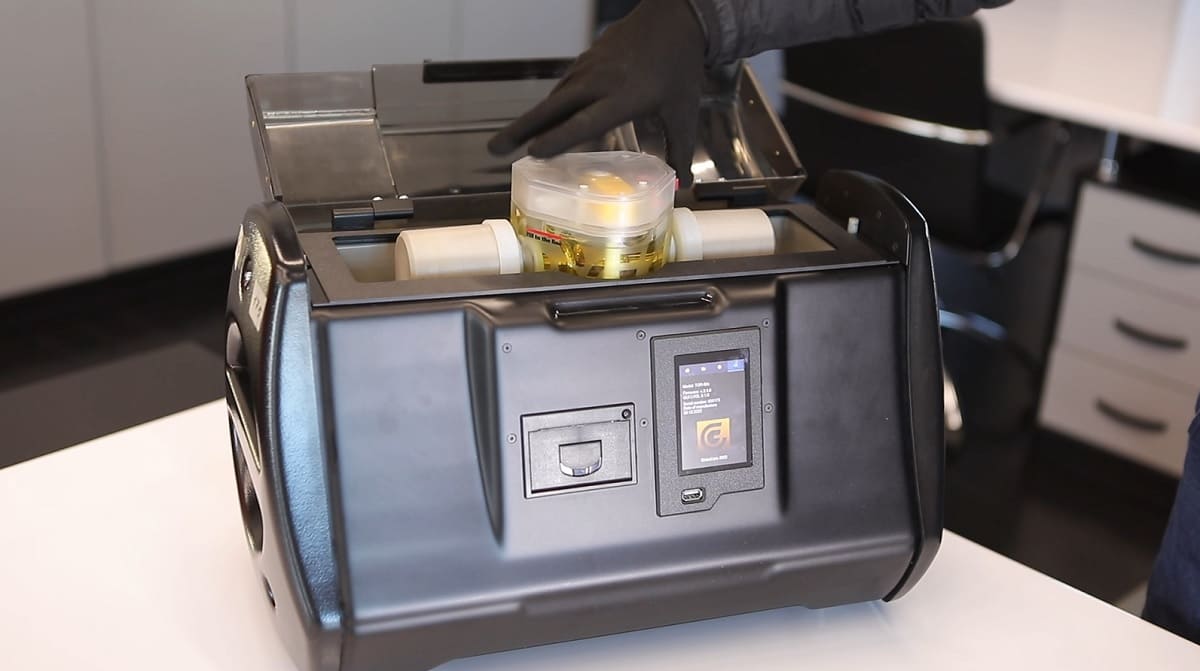

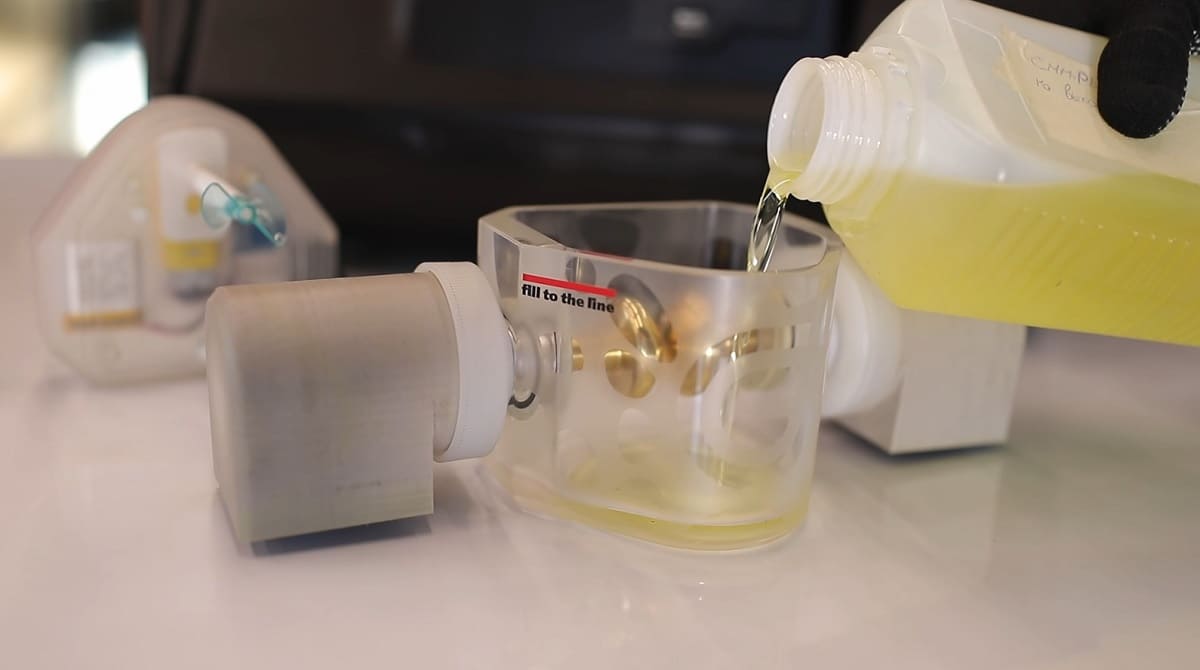

El medidor de rigidez dieléctrica de aceite TOR-80 es un equipo basado en un transformador de alta tensión y módulos electrónicos. El principio de funcionamiento consiste en el aumento gradual de la tensión en el devanado secundario del transformador de alta tensión, desde cero hasta el nivel de ruptura del dieléctrico líquido contenido en la celda de medición. El incremento de la tensión se realiza mediante un aumento progresivo de la tensión aplicada al devanado primario, utilizando una señal sinusoidal. El control de este proceso se lleva a cabo mediante un microcontrolador que gestiona el funcionamiento del inversor. Durante la operación, una tensión alterna de 50-60 Hz procedente del devanado secundario se aplica a través de los electrodos de la celda al dieléctrico líquido en ensayo. La ruptura eléctrica se produce en el espacio entre los electrodos, lleno de aceite.
| No. |
Parámetro |
Valor |
| 1 |
Tensión de trabajo de corriente alterna (batería interna recargable), V |
85 – 264 |
| 2 |
Frecuencia de la fuente de alimentación, Hz |
48 – 63 |
| 3 |
Consumo de energía, VA |
No más 250 |
| 3 |
Tensión de salida máxima, kV |
Sinusoidal, hasta 80 kV |
| 4 |
Precisión de la medición de la tensión suministrada a la celda |
±1 kV ±0,5% |
| 5 |
Velocidad de subida de tensión, kV/s |
De 0,5 a 10 * |
| 6 |
Resolución de visualización tensión de salida, V |
100 |
| 7 |
Tiempo de apagado de alta tensión después de una falla, μs |
10 máx. 4 típico |
| 8 |
Volumen de la celda de medición, cm3 |
500 |
| 9 |
Rango de medición de temperatura ambiente, °С |
0 – 100 |
| 10 |
Resolución de medición de temperatura, °С |
0,1 |
| 11 |
Impresora incorporada |
Si |
| 12 |
Temperatura de trabajo, °С |
0 – 50 |
| 13 |
Temperatura de almacenamiento, °С |
De -20 a + 60 |
| 14 |
Humedad relativa, % |
Hasta 90 sin condensación |
| 15 |
Dimensiones, mm |
510Х300Х334 |
| 16 |
Peso, kg, no más |
30 |
| 17 |
Peso con batería interna, kg, no más |
35 |
* – Configurado
Beneficios clave del medidor de rigidez dieléctrica de aceite TOR-80

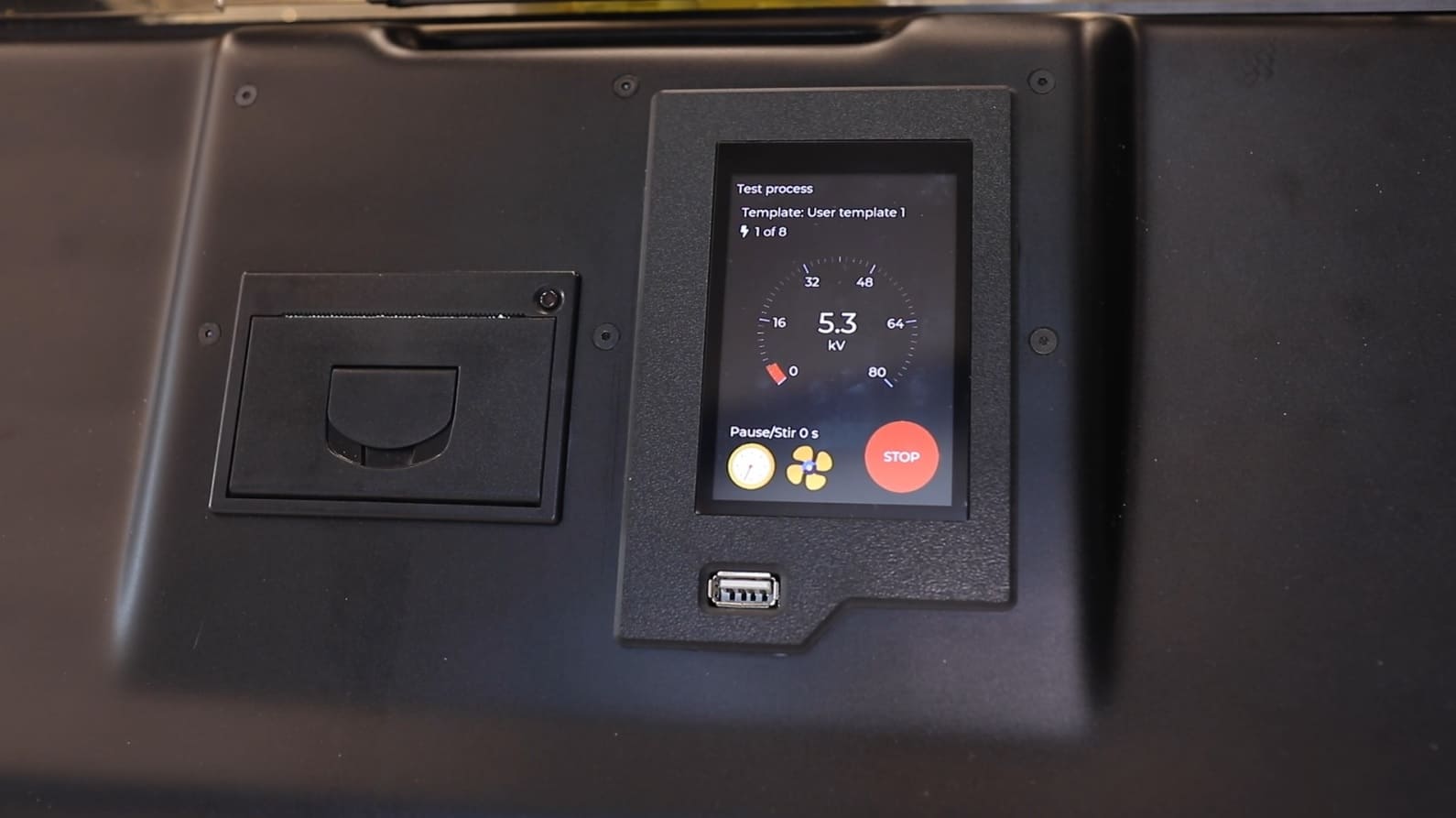

- medición automática y precisa de la tensión de ruptura hasta 80 kV;
- desconexión instantánea (4 μs) de la tensión de prueba en caso de avería;

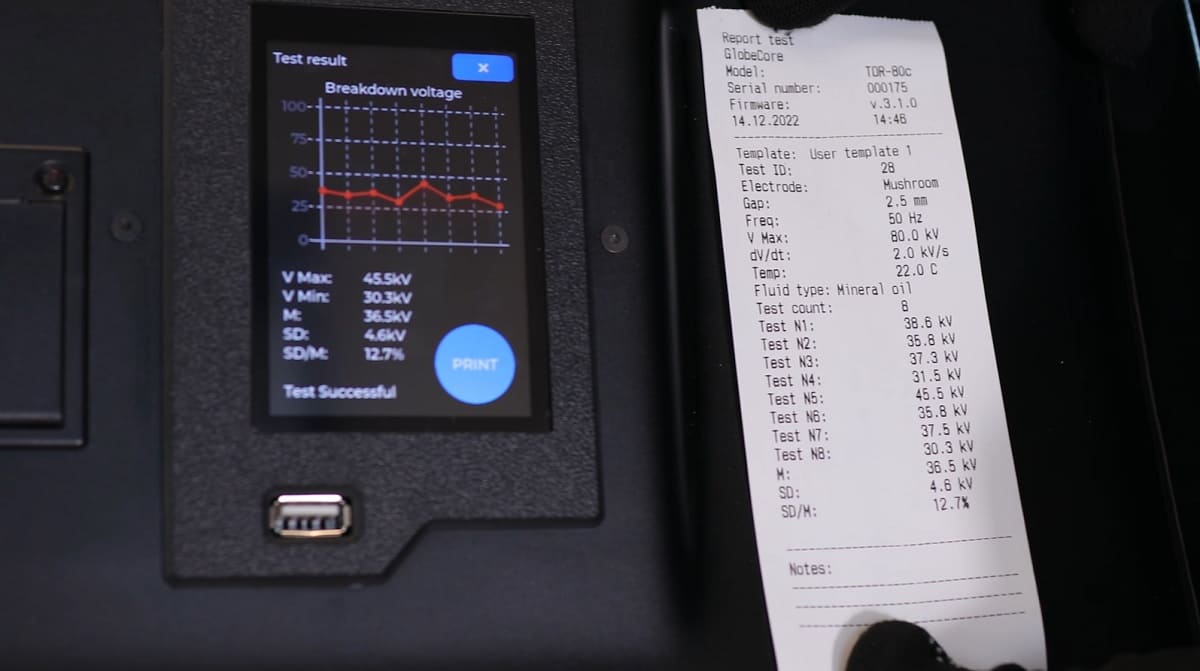

- funcionamiento autónomo o en red con transferencia de datos a PC, creación de base de datos, generación de informes, gráficos e impresión de resultados;
- software para procedimientos de medición estándar y personalizados, apto para uso en investigación;
- operación y mantenimiento simples.
