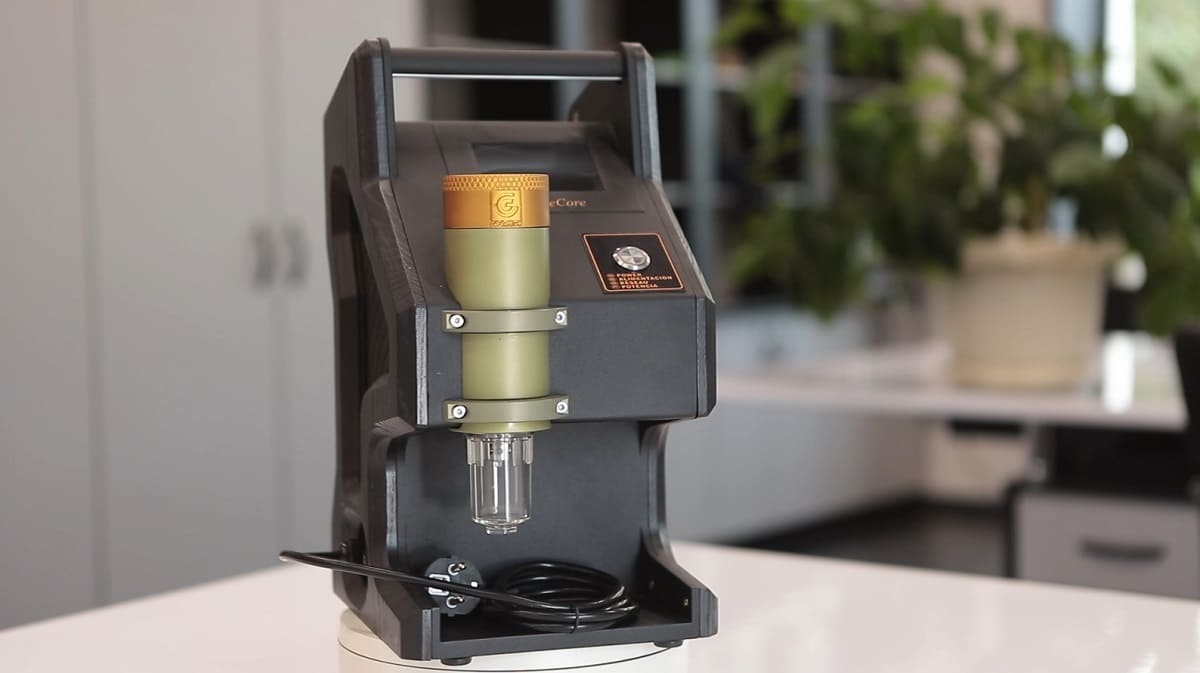

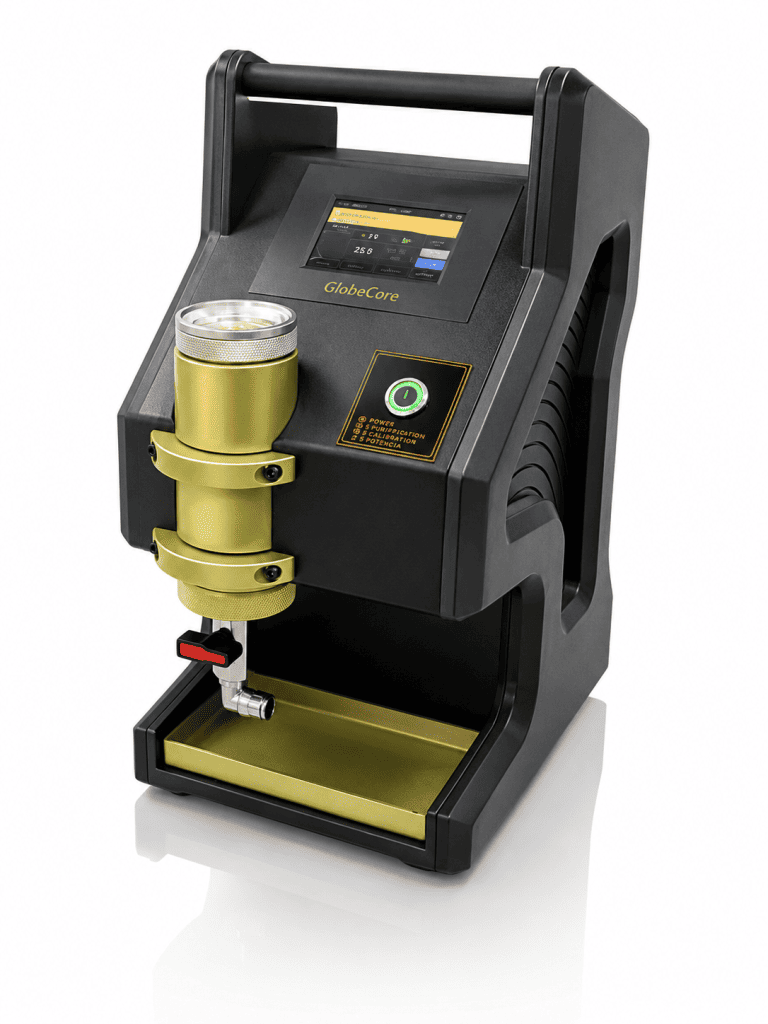

Medidor de humedad en aceite dieléctrico TOR-1

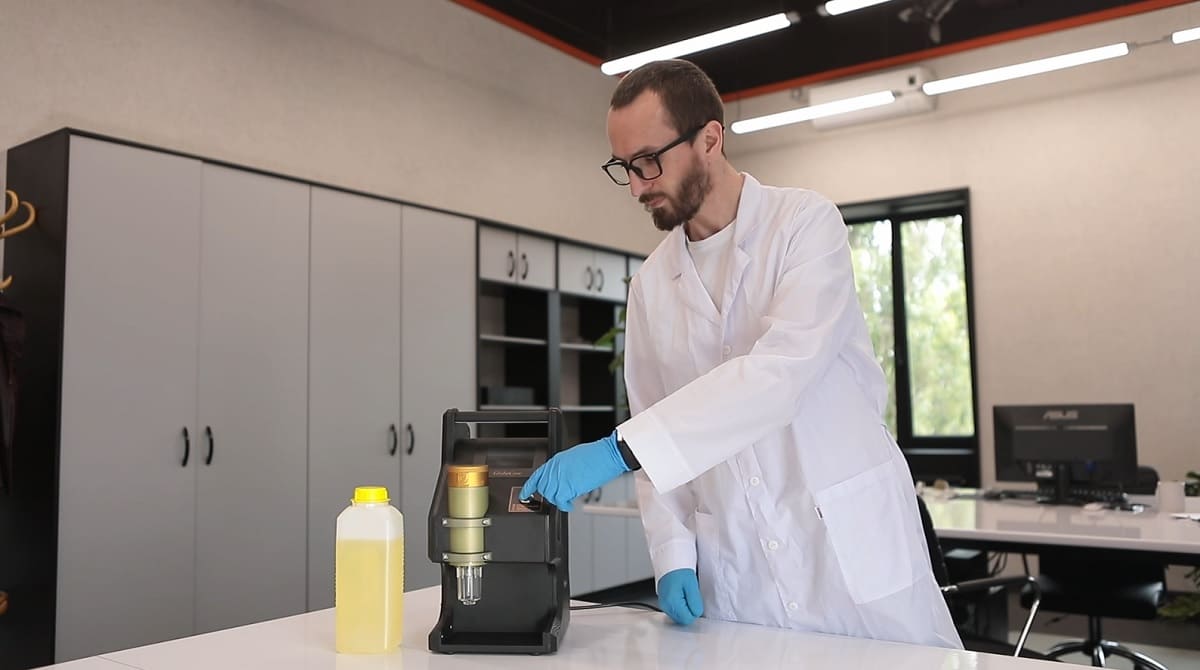

El medidor de humedad en aceite dieléctrico TOR-1 es, en esencia, un equipo de ensayo rápido que permite determinar en pocos minutos el contenido de humedad en una muestra de aceite dieléctrico. A solicitud del cliente, el equipo puede fabricarse con batería (fuente de alimentación autónoma), lo que permite su uso tanto en laboratorios electrotécnicos como en condiciones de campo, directamente junto al transformador.
Una característica distintiva del medidor de humedad en aceite dieléctrico TOR-1 es su capacidad para medir el contenido de humedad incluso cuando esta se encuentra en cantidades extremadamente bajas en el aceite.
Parámetros que mide el TOR-1
El medidor de humedad en aceite dieléctrico TOR-1 mide los siguientes parámetros:
- actividad del agua en el aceite dieléctrico;
- temperatura;
- contenido absoluto de humedad en el aceite en ppm (determinado mediante método de cálculo).
Principio de funcionamiento del medidor de humedad en aceite dieléctrico TOR-1

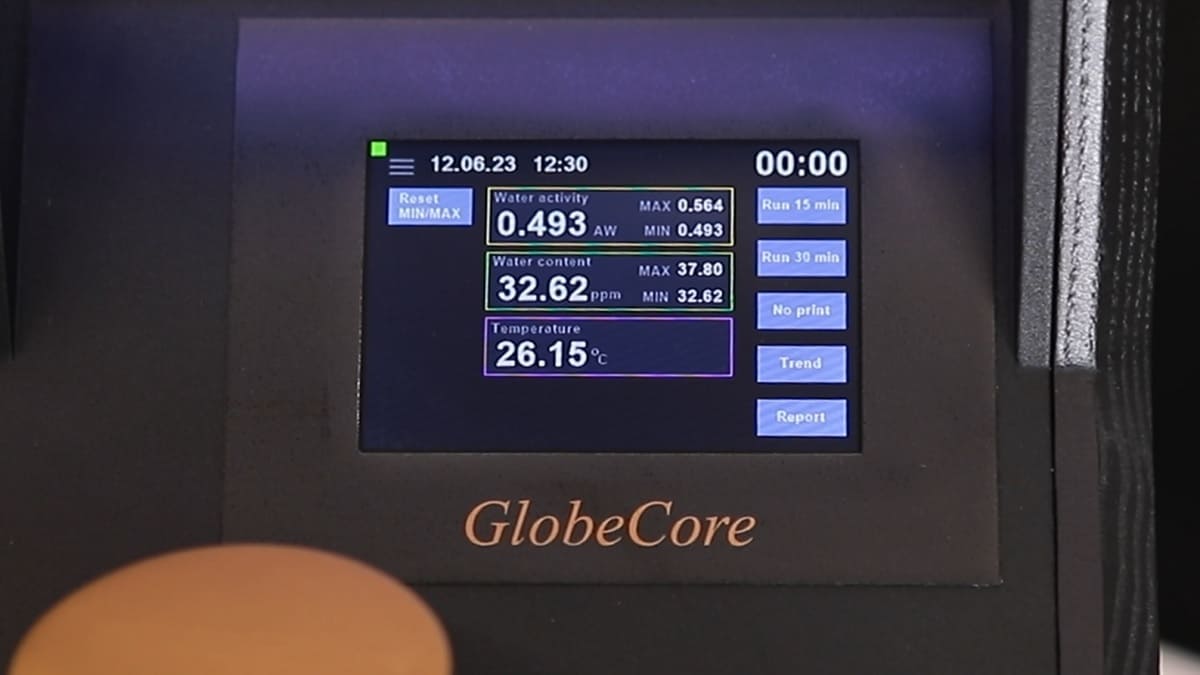

El TOR-1 incorpora un sensor capacitivo que es insensible a diversos tipos de contaminantes presentes en el aceite y mide la actividad del agua en el aceite dieléctrico. Adicionalmente, se mide la temperatura. A partir de la actividad del agua y la temperatura registradas, el equipo calcula el contenido de humedad en el aceite en ppm y lo muestra en la pantalla táctil.
Medición de humedad en aceites dieléctricos no minerales
El TOR-1 también puede utilizarse para medir el contenido de humedad en aceites transformadores no minerales. Sin embargo, en este caso, el procedimiento de ensayo requiere ciertas operaciones preparatorias, que consisten en introducir en el equipo los parámetros específicos de los aceites no minerales que serán sometidos a prueba.
| № |
Parámetro |
Valor |
| 1 | Rango operacional, actividad del agua (aw) |
0…1 |
| 2 | Rango operacional de medición del contenido de agua disuelta, ppm |
0….500 |
| 3 | Precisión a 20 °C |
±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw) |
| 4 | Medición de temperatura |
Si |
| 5 | Temperatura ambiente de funcionamiento, °С |
0…55 |
| 6 | Potencia instalada, W |
10 |
| 7 | Tensión de alimentación de una red de CA monofásica con una frecuencia de 50 Hz, V |
220 |
| 8 | Dimensiones totales, mm, no más
– longitud – ancho – alto |
190 255 365 |
| 9 | Peso, kg, no más |
6 |
Beneficios clave del medidor de humedad en aceite dieléctrico TOR-1
- diseño compacto;

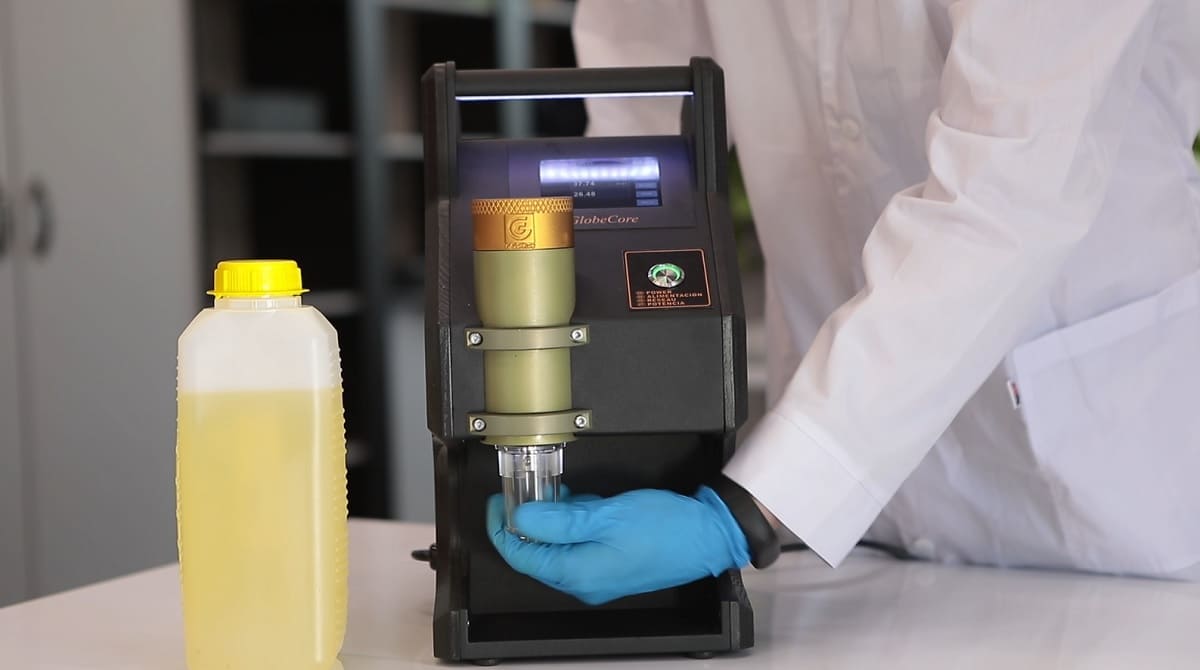

- operación sencilla: para cambiar la muestra solo es necesario sustituir el vaso extraíble y pulsar el botón “Inicio”;
- funcionalidad múltiple;
- funcionamiento autónomo sin necesidad de ordenador;
- apto para pruebas en campo cerca del transformador gracias a su protección reforzada (botones metálicos antivandálicos, protección del sensor y protección integrada de los componentes eléctricos) y fuente de alimentación estabilizada;

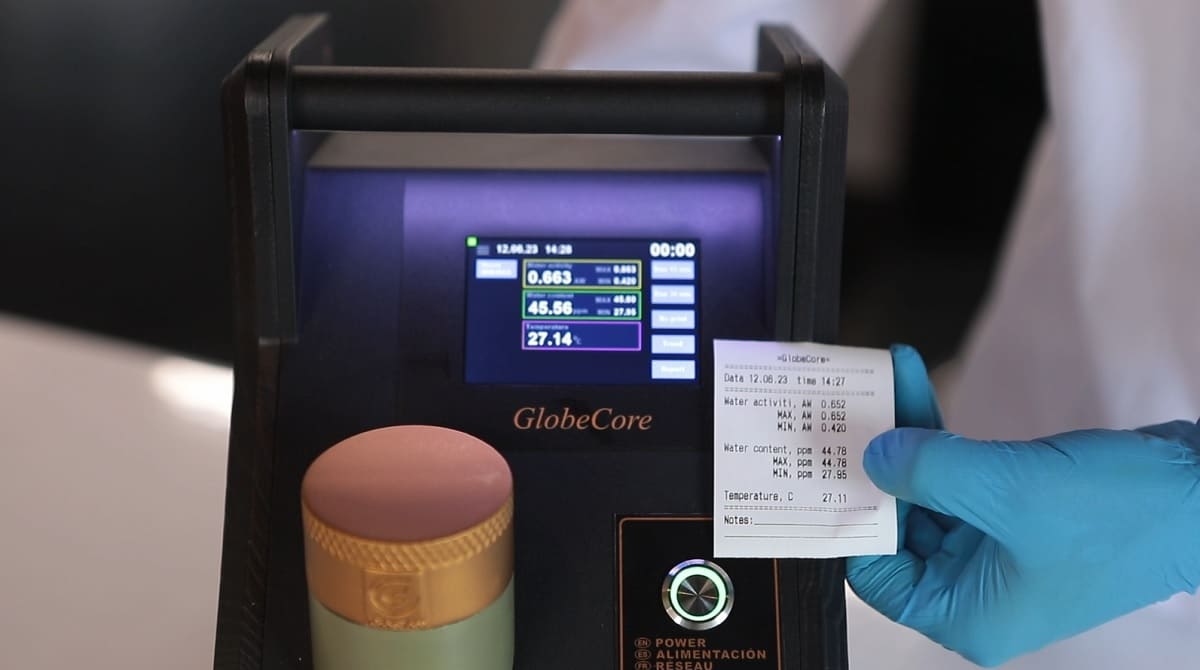

- posibilidad de impresión directa de los resultados mediante impresora integrada.
