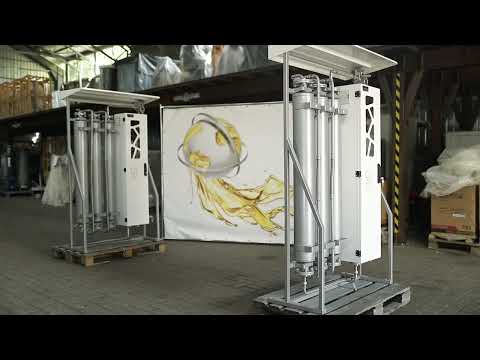

Sistema de secado de transformadores en línea CMM-260C
La sistema de secado de transformadores en línea CMM-260C está diseñada para eliminar la humedad del aislamiento de los devanados del transformador mediante el secado y la circulación del aceite dieléctrico. Se trata de un método indirecto de secado en línea que puede emplearse en situaciones donde detener el transformador por un tiempo prolongado para mantenimiento, que incluya el secado del aislamiento de los devanados, resulta difícil o imposible.
Principio de funcionamiento de la CMM-260C

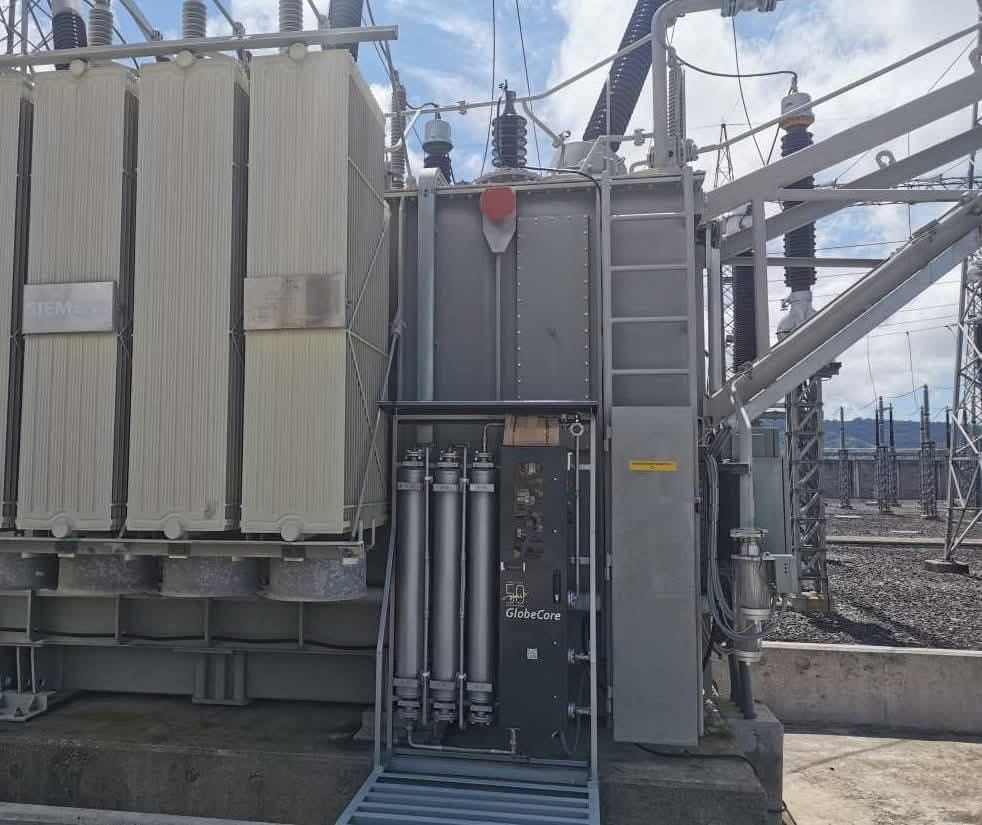

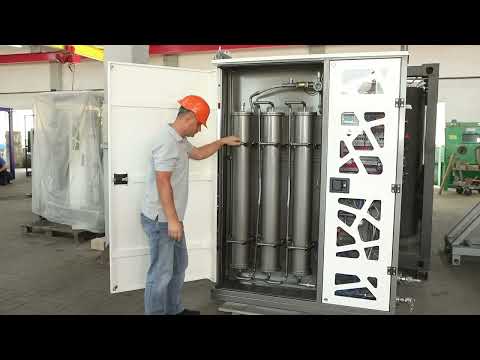

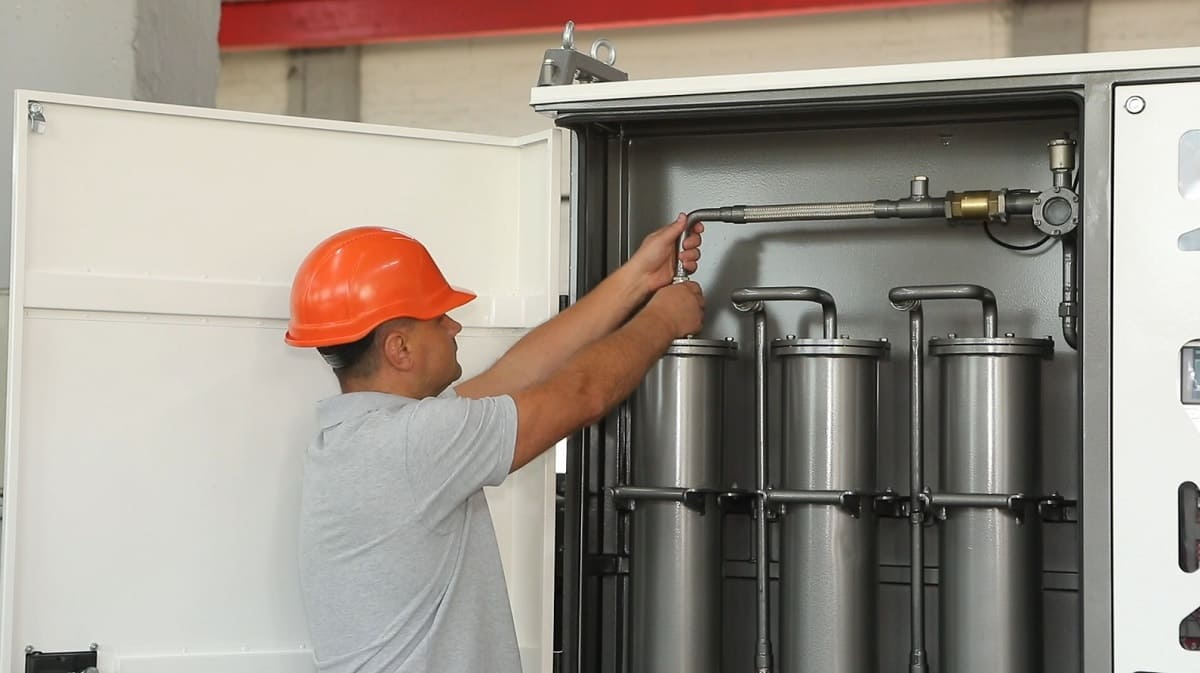

El sistema de secado de transformadores en línea CMM-260C se conecta al transformador y permanece continuamente junto a él. Se establece un circuito cerrado de circulación constante del aceite: el aceite del transformador ingresa al sistema CMM-260C, donde pasa secuencialmente por tres cartuchos llenos de un adsorbente especial con alta capacidad de absorción de agua. Como resultado, se elimina la humedad del aceite y el aceite seco retorna al transformador.
Debido a que en el transformador cargado ocurre una migración constante de humedad desde el aislamiento de papel hacia el aceite y viceversa, el sistema asegura el secado no solo del aceite sino también del aislamiento de los devanados.
Adsorbente recomendado para la CMM-260C
Los cartuchos pueden llenarse con cualquier adsorbente de alta capacidad de absorción de agua que esté disponible, producido o suministrado en Ecuador. Esto puede incluir zeolita, adsorbente aluminosilicato u otros. Antes de seleccionar un adsorbente específico, se recomienda consultar con los especialistas de GlobeCore Ecuador.
Información adicional

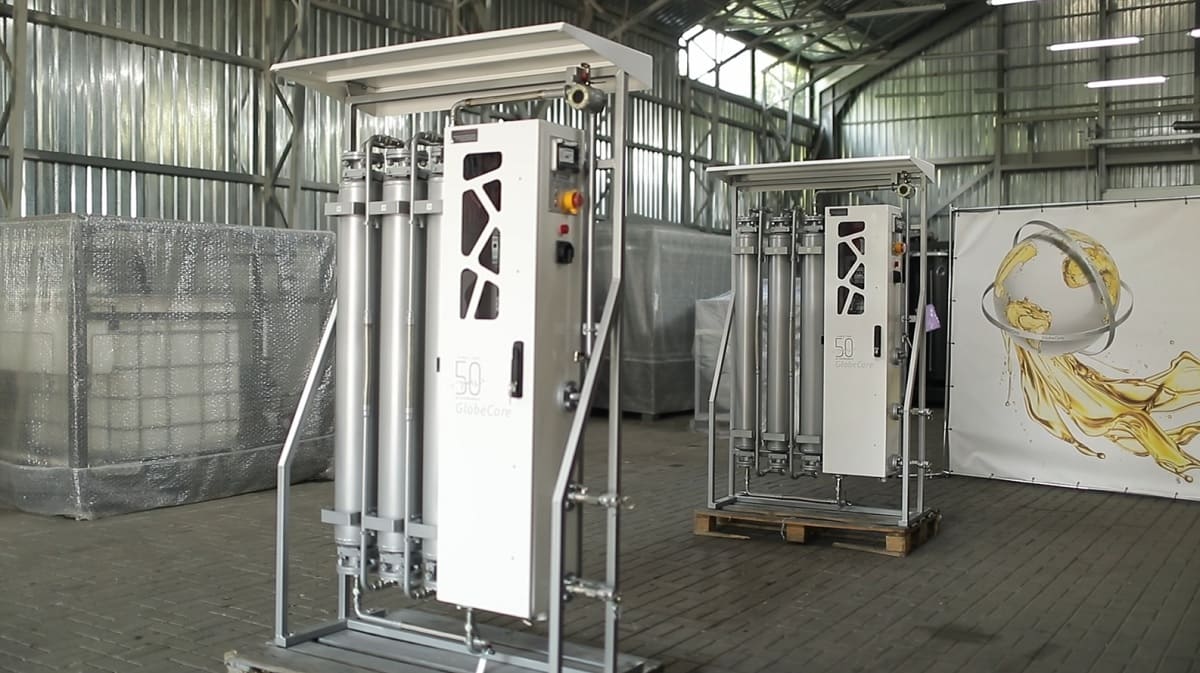

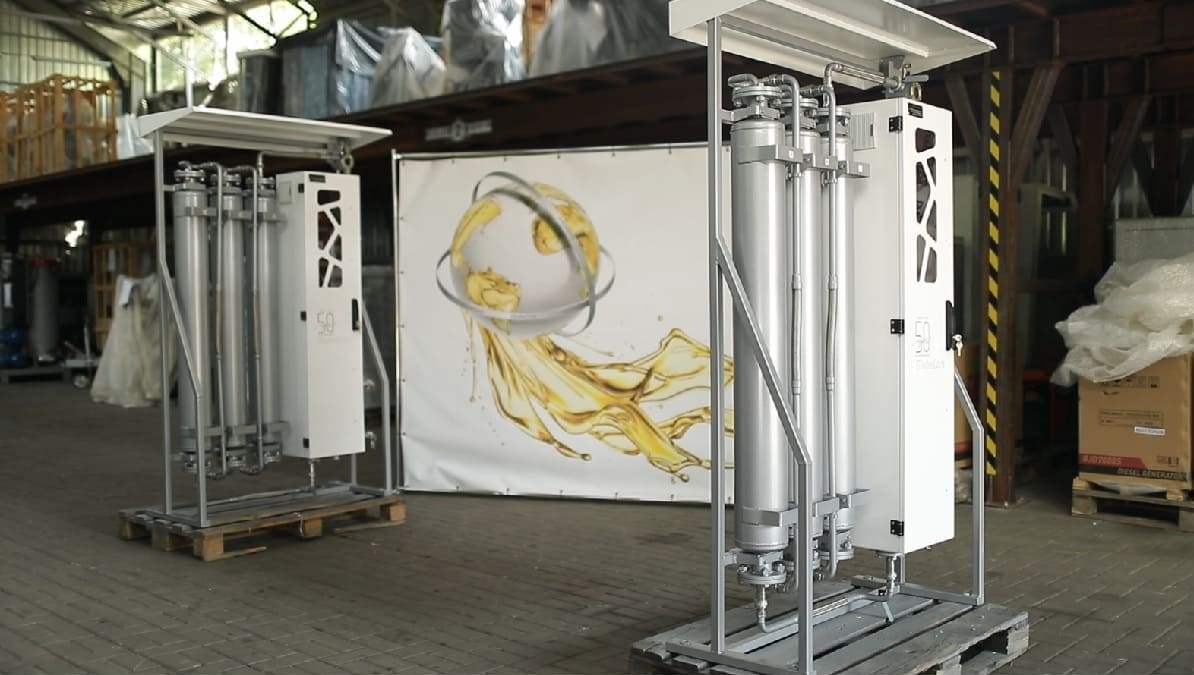

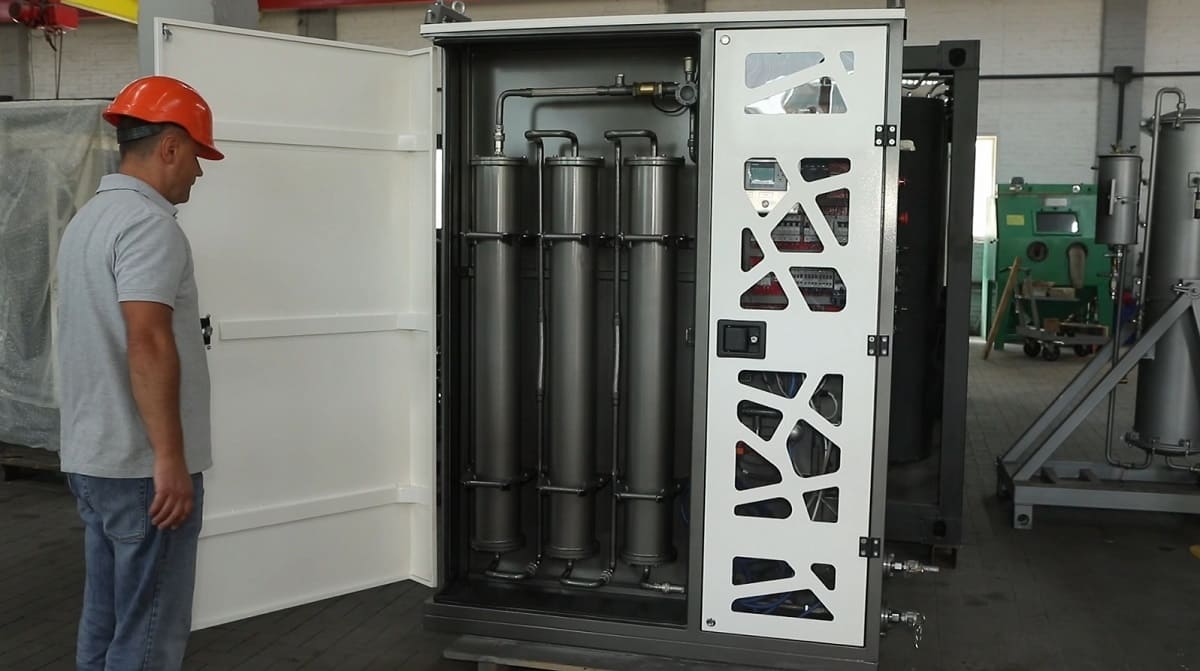

El sistema de secado de transformadores en línea CMM-260C se ofrece en dos versiones: con carcasa protectora y sin carcasa. Además, se puede adquirir junto con el sistema una máquina especial para regenerar las propiedades de absorción del adsorbente una vez saturado de agua, permitiendo su reutilización repetida para el secado de transformadores.
|
Parámetro |
Valor |
||
|
1. Productividad, L/h, no menos |
30 |
||
|
2. La cantidad de agua adsorbida, L |
9 |
||
|
3. La cantidad de sorbente en un adsorbente, kg |
20 |
||
|
4. Parámetros de aceite procesado: |
|||
|
– contenido de humedad en masa del aceite, ppm, no más |
< 5 |
||
|
– grado industrial según ISO 4406 |
-/14/12 |
||
|
– voltaje de ruptura, kV, no menos |
> 65 |
||
|
5. Presión de salida bar |
2 |
||
|
6. La altura del suministro de aceite en relación con la tubería de salida, m |
20 |
||
|
7. Máximo consumo de energía, kW, no más |
0,25 |
||
|
8. Parámetros de corriente eléctrica |
|||
|
– voltaje, V |
Personalizable |
||
|
– variable con frecuencia, Hz |
Personalizable |
||
|
9. Dimensiones totales, mm, no más: |
|||
|
– longitud |
1150 |
||
|
– altura |
1980 |
||
|
– ancho |
490 |
||
|
10. Peso, kg, no más |
400 |
||
Beneficios del sistema de secado de transformadores en línea CMM-260C
- El sistema puede conectarse a transformadores de cualquier tipo y antigüedad, ofreciendo compatibilidad total con instalaciones nuevas y existentes.
- La conexión se realiza en menos de una hora, facilitando la puesta en marcha rápida y minimizando el tiempo de inactividad del transformador.
- El sorbente captura el agua independientemente de su temperatura o forma (libre o disuelta), garantizando un tratamiento efectivo en todas las condiciones.
- La máquina asegura la deshidratación del aceite sin necesidad de calentamiento, y no requiere supervisión constante por parte del operador, optimizando recursos y seguridad.

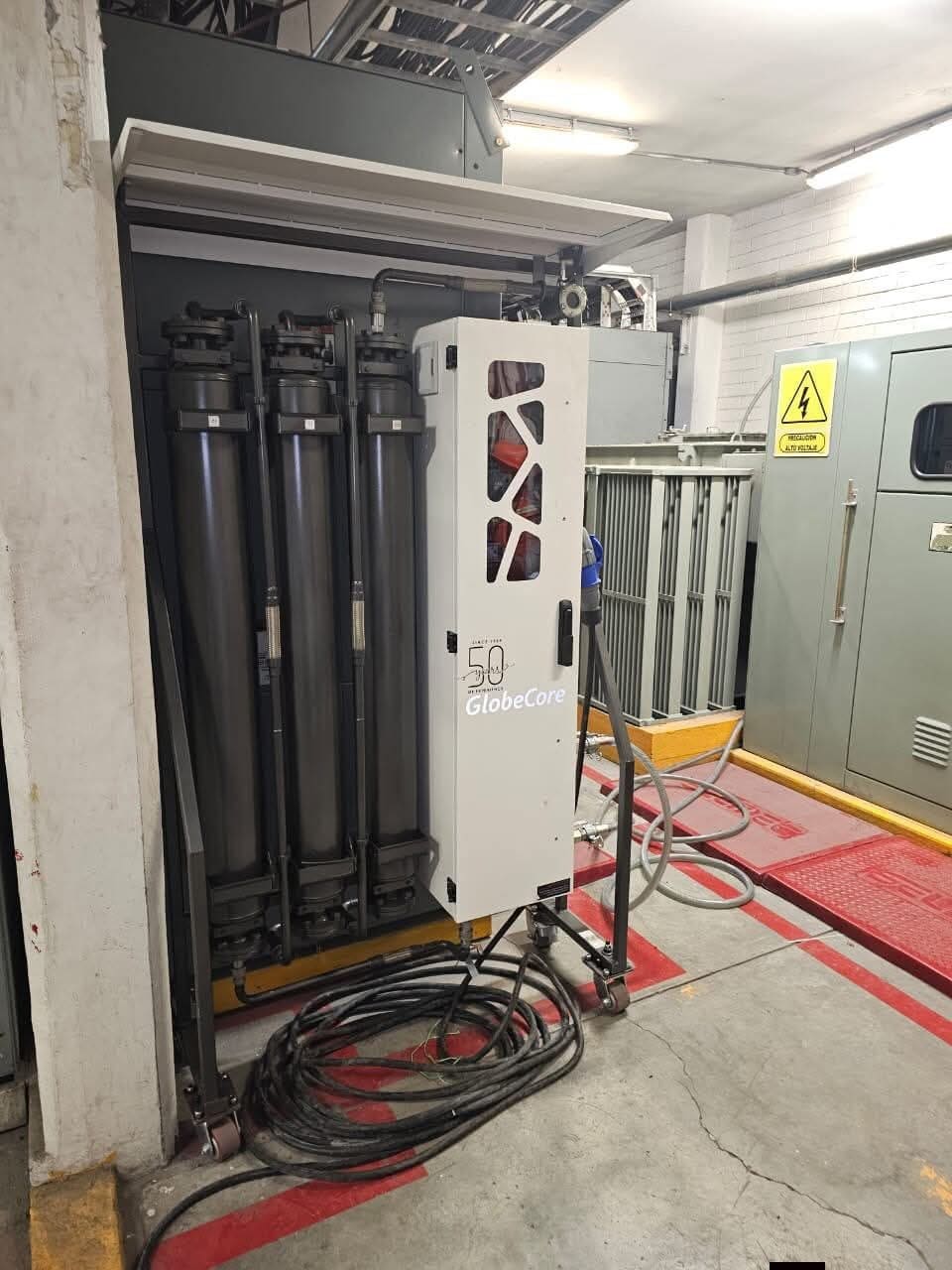

- La unidad puede instalarse de manera temporal o permanente, adaptándose a necesidades de mantenimiento rutinario o proyectos de larga duración.
