Medidor de rigidez dieléctrica de aceite TOR-80A con batería

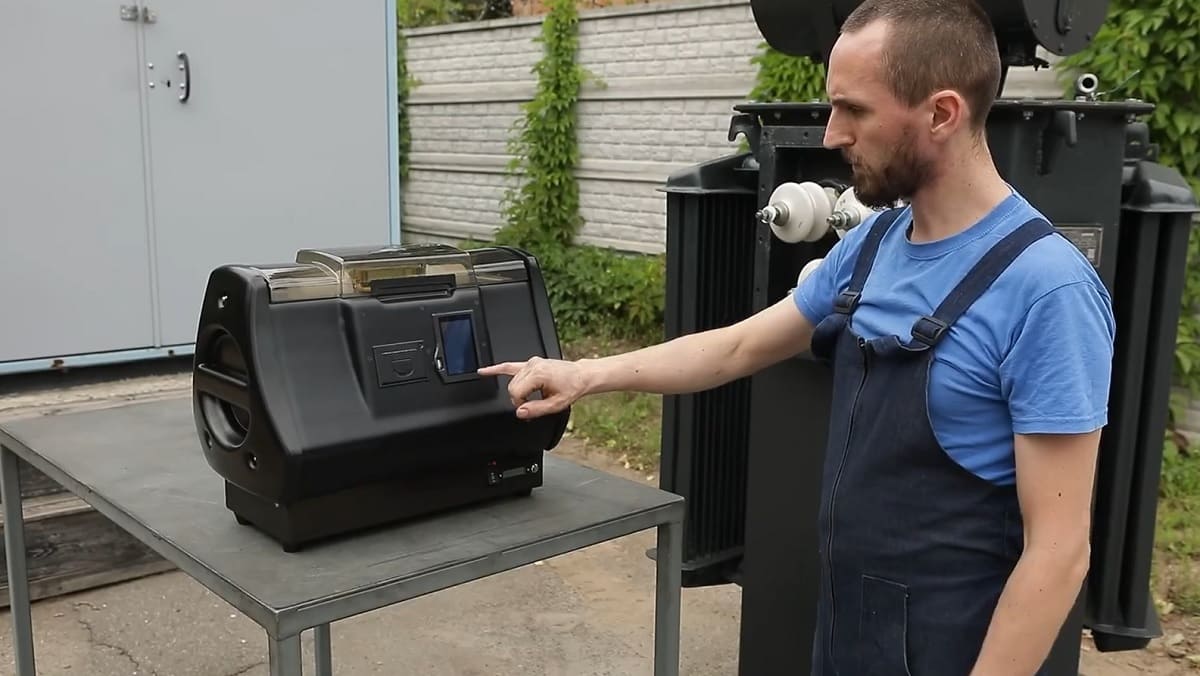

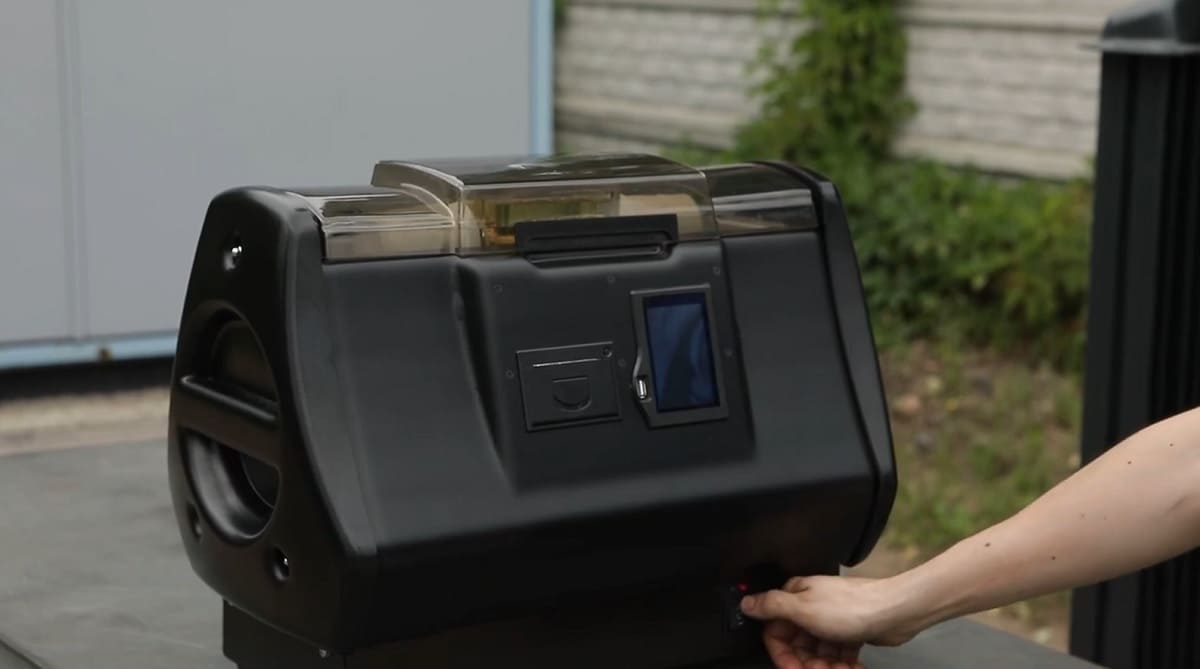

El medidor de rigidez dieléctrica de aceite TOR-80A está diseñado para la determinación del parámetro crítico en aceites de transformador y otros dieléctricos líquidos: la tensión de ruptura eléctrica, con una tensión máxima de ensayo de hasta 80 kV. El equipo incorpora de serie alimentación por batería integrada, lo que garantiza funcionamiento autónomo sin necesidad de módulos adicionales, permitiendo su uso tanto en laboratorio como en campo, directamente en subestaciones o junto al transformador tras la toma de muestra.
El TOR-80A se caracteriza por un amplio rango de configuración de parámetros de ensayo y un modo de operación totalmente automático. El sistema permite seleccionar normas internacionales preinstaladas en la memoria del equipo, así como definir y ajustar procedimientos de prueba personalizados conforme a requisitos técnicos o estándares regionales específicos.
Normas soportadas
El medidor de rigidez dieléctrica de aceite TOR-80A realiza ensayos de tensión de ruptura del aceite dieléctrico conforme a normas internacionales ampliamente reconocidas:
- IEC 60156
- ASTM D877
- ASTM D1816
- IRAM 2341
- VDE 0370
- estándares configurables por el usuario
Principio de funcionamiento del medidor de rigidez dieléctrica de aceite TOR-80A
El medidor de rigidez dieléctrica de aceite TOR-80A se basa en un transformador de alta tensión combinado con módulos electrónicos de control. Su principio de funcionamiento consiste en la elevación controlada y progresiva de la tensión en el devanado secundario del transformador, desde cero hasta alcanzar el valor de ruptura del dieléctrico líquido contenido en la celda de ensayo.
El incremento de tensión se realiza mediante la regulación gradual de la tensión aplicada al devanado primario, alimentado por una señal sinusoidal. La gestión de este proceso está a cargo de un microcontrolador que coordina el funcionamiento del inversor y asegura la estabilidad del régimen de elevación de tensión.

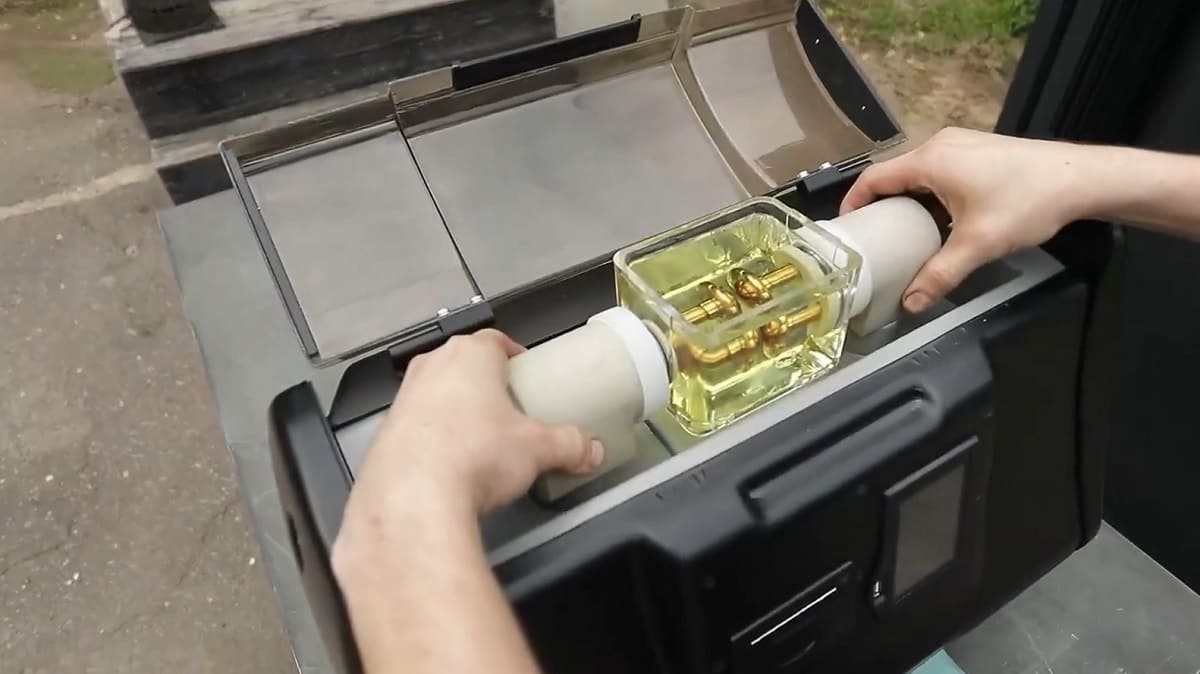

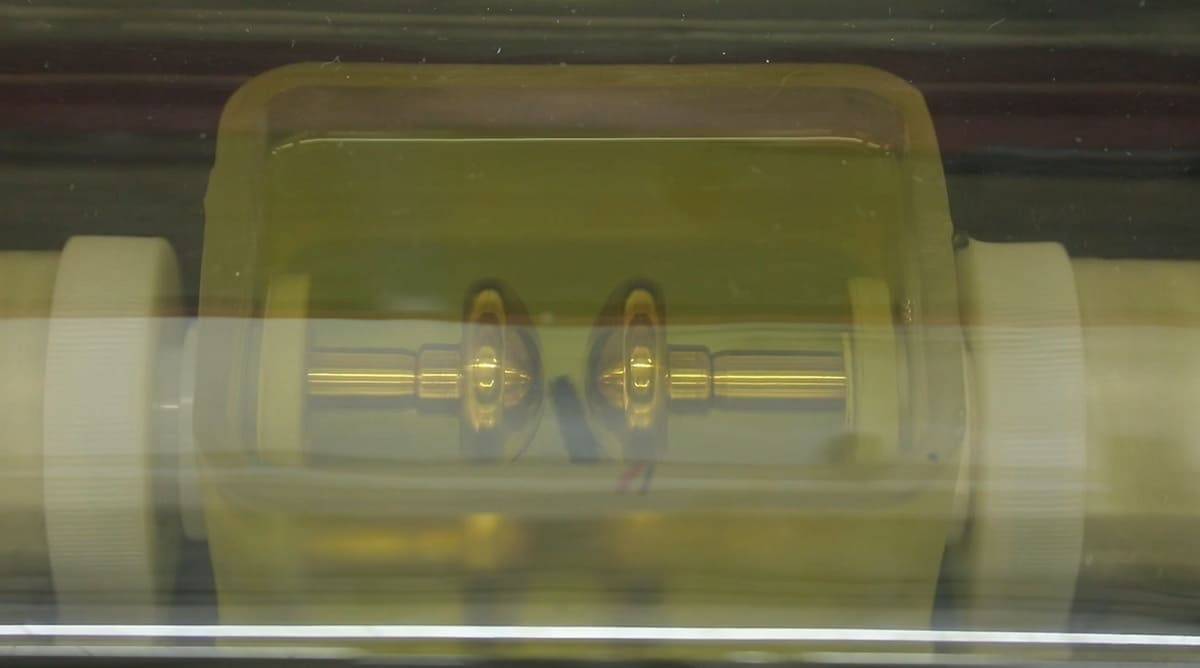

Durante el ensayo, una tensión alterna de 50-60 Hz generada en el secundario del transformador se aplica a través de los electrodos de la celda al aceite dieléctrico bajo prueba. La descarga disruptiva se produce en el espacio interelectródico, completamente ocupado por el líquido dieléctrico.
| № |
Parámetro |
Valor |
| 1 |
Tensión de funcionamiento CA, V |
85 – 264 |
| 2 |
Frecuencia de alimentación, Hz |
48 – 63 |
| 3 |
Potencia, VA |
No más de 250 |
| 4 |
Tensión de salida máxima, kV |
Sinusoidal, hasta 80 kV RMS |
| 5 |
Precisión de la medición de la tensión suministrada a la celda |
±1 kV ±0,5% |
| 6 |
Velocidad de respuesta de tensión, kV/s (variable) |
De 0,1 a 5 |
| 7 |
Resolución al mostrar el voltaje de salida, V |
100 |
| 8 |
Tiempo de desconexión de alta tensión después de la avería, µs |
10 máx., 4 típico |
| 9 |
Volumen de la celda de medición, cm3 |
500 |
| 10 |
Rango de medición de temperatura ambiente, °С |
0 – 100 |
| 11 |
Resolución al medir la temperatura, °С |
0,1 |
| 12 |

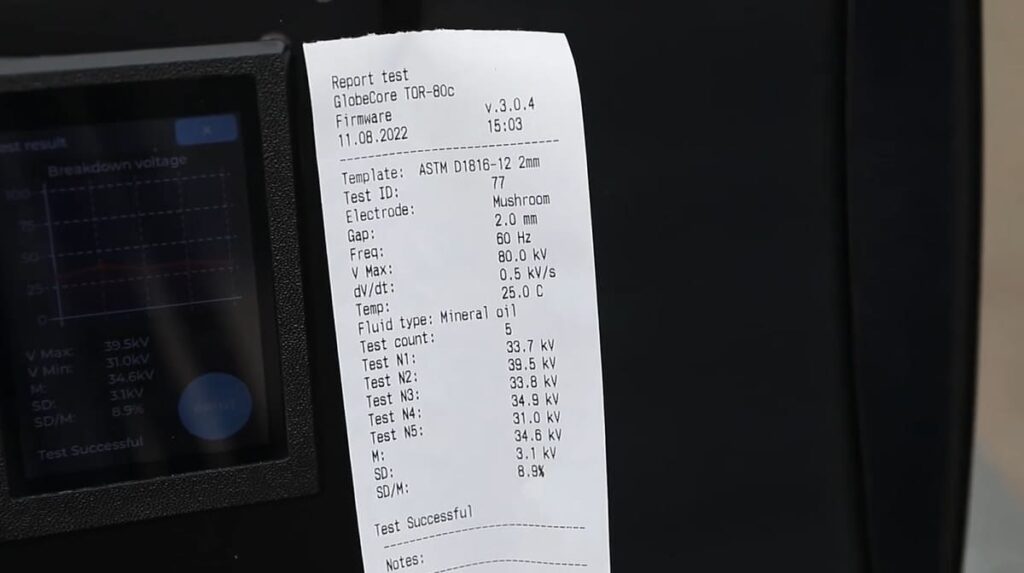

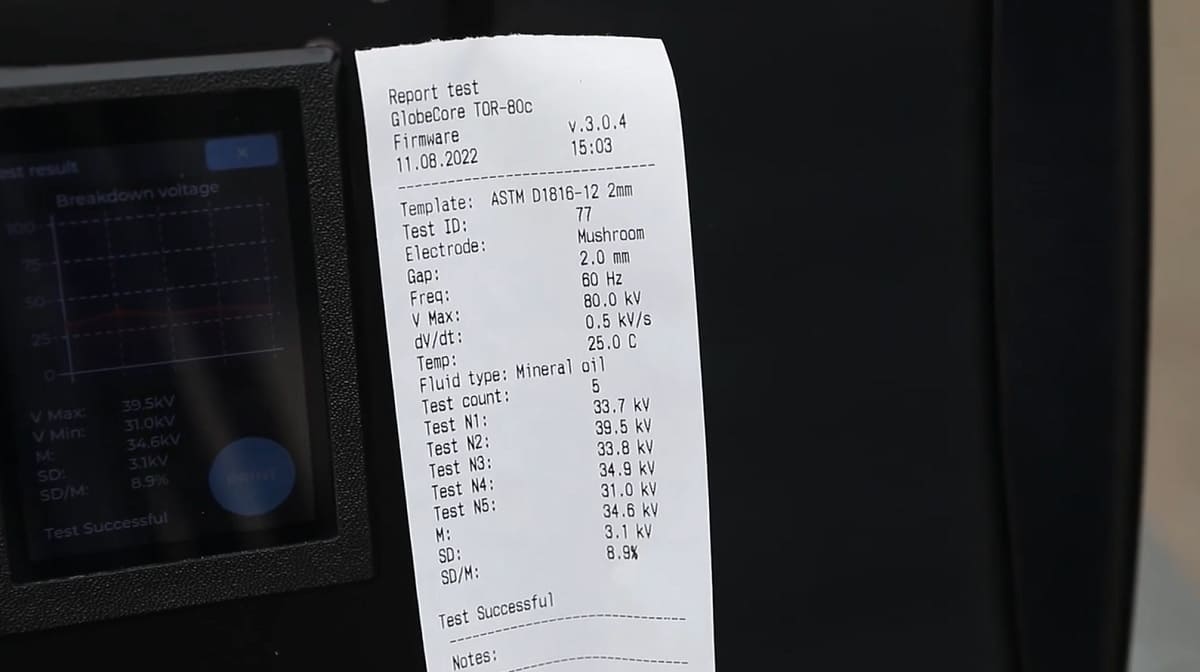

Impresora integrada |
Si |
| 13 |

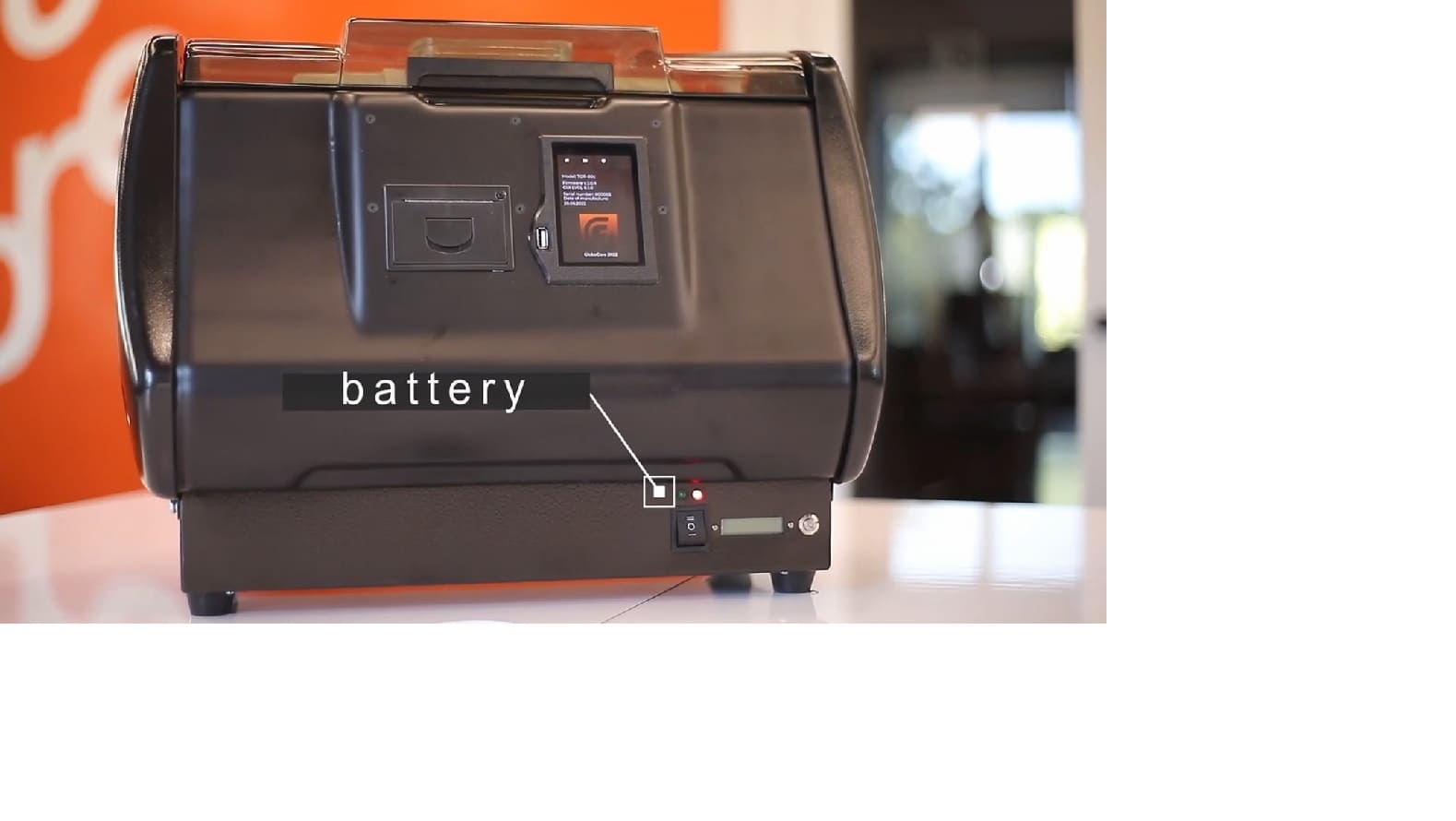

Paquete de batería |
Si |
| 14 |
Tiempo de funcionamiento autónomo continuo (desde batería), h |
8 |
| 15 |
Tiempo de carga |
8 |
| 16 |
Temperatura de funcionamiento, °С |
De 0 a +50/40 |
| 17 |
Temperatura de transporte y almacenamiento, °С |
De -15 a +40 |
| 18 |
Humedad relativa, % |
Hasta 90 sin condensación |
| 19 |
Presión atmosférica, mm. rt. Arte. |
630 – 800 |
| 20 |
Dimensiones totales, mm |
510х300х413 |
| 21 |
Peso, kg, no más de |
38,1 |
Beneficios clave del medidor de rigidez dieléctrica de aceite TOR-80A
- funcionamiento autónomo con baterías hasta 8 horas;
- electrónica, diseño y software modernos;
- operación simple, fiable y práctica;
- reducción de tiempo y costos al realizar pruebas en sitio del transformador.
