Horno de secado al vacío US-6S: secado del aislamiento sólido de transformadores

Un horno de secado al vacío como el US-6S se utiliza cuando la operación necesaria es retirar humedad de la parte activa y del aislamiento sólido de un transformador durante fabricación, reparación o mantenimiento. No es una unidad para filtrar, desgasificar o regenerar aceite dieléctrico, ni un instrumento para diagnosticar su estado. Antes de seleccionarlo, se deben conocer las dimensiones y la masa de la pieza, el tipo de aislamiento, su condición inicial y el resultado de secado requerido.

Esta distinción es importante: reducir la humedad del aceite no significa secar inmediatamente el papel o la celulosa. Si el problema se encuentra en los devanados y el aislamiento sólido, el mantenimiento debe plantearse como un proceso térmico al vacío y no solo como tratamiento del aceite.

¿Qué problema resuelve el horno de secado al vacío US-6S?

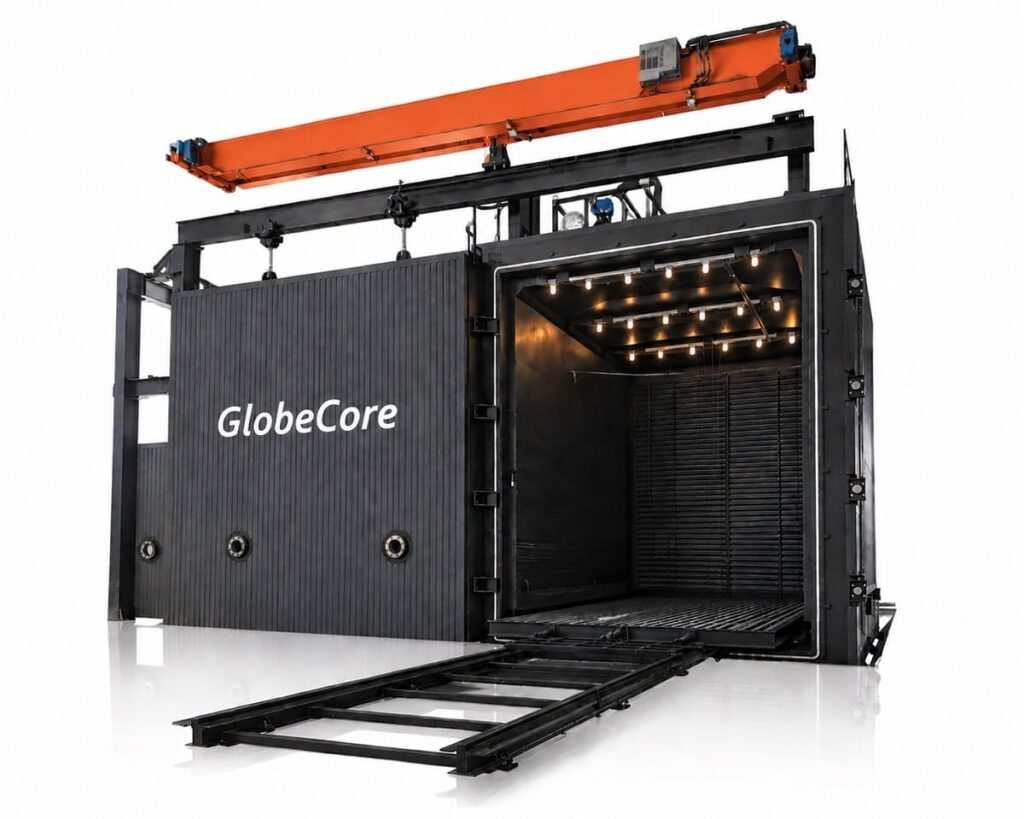

El horno de secado al vacío para transformadores US-6S está destinado al secado del aislamiento sólido. El calentamiento aporta la energía necesaria para liberar humedad, mientras que la reducción de presión favorece su evaporación y extracción.

La documentación recuperada indica que el secado al vacío produce una evaporación de humedad más intensa que el secado con aire caliente o el secado natural. También señala un secado uniforme en el volumen del núcleo y una menor duración del proceso, aunque el tiempo real depende de la carga y de las condiciones iniciales.

Casos en los que corresponde evaluar este proceso

Secado de la parte activa antes del armado o de la puesta en servicio.
Intervenciones de reparación en las que el aislamiento sólido estuvo expuesto al ambiente.
Ingreso de humedad que requiere retirar la parte activa y tratarla en una cámara.
Procesos de taller donde se necesita controlar calentamiento, vacío y duración del ciclo.

El horno exige que la pieza pueda cargarse físicamente en la cámara. Por ello, se orienta a trabajos de taller o a instalaciones preparadas para manipular la parte activa; no debe confundirse con un sistema de secado en línea de un transformador instalado. La sección de equipos para mantenimiento de transformadores permite comparar hornos de vacío con sistemas de secado indirecto en línea y calentamiento por corrientes de baja frecuencia.

Cómo funciona el US-6S

El ciclo documentado combina calentamiento y vacío dentro de una cámara cerrada:

Carga: la parte activa se coloca sobre un carro deslizante mediante el equipo de izaje apropiado.
Cierre: el carro motorizado y las puertas con accionamiento neumático se manejan desde el armario de control.
Calentamiento: aceite técnico circula por un calentador para transferir calor a la cámara.
Aplicación de vacío: una unidad de vacío reduce la presión interna y favorece la evaporación de la humedad.
Condensación: el vapor extraído se recoge en un condensador y pasa a un tanque de condensado.
Control: el operador define temperatura, vacío y duración; el armario supervisa el proceso e incorpora protección ante regímenes de emergencia y diagnóstico de fallas.

La página técnica de GlobeCore Ecuador informa un vacío de hasta 1 mbar. Este valor describe la capacidad publicada del sistema, pero no debe adoptarse por sí solo como consigna universal de operación. La temperatura, la presión y la duración deben corresponder al aislamiento, la construcción de la pieza y el procedimiento aprobado para el trabajo.

Qué hace el horno y qué requiere equipos adicionales

Operación	¿La realiza el US-6S?	Observación técnica
Secado del aislamiento sólido	Sí	Combina calentamiento de la cámara y vacío para extraer humedad de la parte activa.
Calentamiento	Sí	La configuración documentada emplea aceite técnico como medio de calentamiento.
Filtración mecánica del aceite	No	Requiere una unidad de tratamiento con filtros seleccionados según la contaminación presente.
Secado del aceite dieléctrico	No	Debe realizarse con un equipo específicamente diseñado para tratar aceite.
Desgasificación del aceite	No	La extracción de gases disueltos exige una etapa de tratamiento del aceite bajo vacío.
Regeneración del aceite envejecido	No	La regeneración utiliza sorbentes u otro proceso documentado para recuperar determinadas propiedades de servicio.
Ensayos del aceite	No	La humedad, el hidrógeno, la tensión de ruptura y otros parámetros se miden con instrumentos de laboratorio o de campo.
Diagnóstico completo del transformador	No	El diagnóstico requiere resultados de ensayo, historial, inspección y criterios del propietario.

Cuando también sea necesario acondicionar el fluido, deben evaluarse por separado los equipos para tratamiento de aceite. Filtración, secado, desgasificación, purificación y regeneración no son operaciones equivalentes. Una unidad que solo retira partículas no sustituye al secado al vacío del aislamiento sólido.

Secado del aislamiento y tratamiento del aceite: una diferencia decisiva

En un transformador con aislamiento celulósico, la humedad puede encontrarse tanto en el aceite como en el material sólido. Ambos medios deben evaluarse de forma diferenciada. Tratar el aceite puede corregir parámetros del fluido, pero no demuestra por sí mismo que el papel haya alcanzado la condición requerida.

Después del secado de la parte activa, el aceite que se utilizará para la impregnación o el llenado debe cumplir los criterios definidos para el transformador. Si se requiere llenado bajo vacío, esa operación debe planificarse con el sistema y el procedimiento correspondientes; no debe asumirse como una función incluida en el US-6S sin confirmar la configuración suministrada.

Ensayos que complementan la decisión

Los ensayos del aceite sirven para diagnosticar o verificar, no para secar. Según el objetivo del mantenimiento, puede ser necesario medir humedad, tensión de ruptura, tangente delta, permitividad, resistividad o hidrógeno. En la sección de pruebas de aceite dieléctrico se presentan instrumentos para parámetros específicos.

Ningún resultado aislado constituye un diagnóstico completo. La interpretación debe considerar el tipo de aceite, el diseño y la tensión del transformador, su historial, la temperatura y el método de muestreo, así como los límites definidos por el propietario y el procedimiento de ensayo aplicable.

Datos técnicos confirmados y límites de la información disponible

Parámetro	Información verificada	Implicación para la selección
Aplicación principal	Secado térmico al vacío del aislamiento sólido de transformadores	Debe coincidir con el problema real de mantenimiento.
Vacío publicado	Hasta 1 mbar	La consigna del ciclo debe definirse para la carga concreta.
Dimensión interna máxima recuperada	Profundidad de 2.000 mm y ancho de 1.300 mm	Falta confirmar la altura útil, la masa admisible y las tolerancias de carga.
Carga	Carro deslizante con accionamiento motorizado	Se necesita espacio de maniobra y un medio de izaje compatible.
Puertas	Accionamiento neumático	Debe confirmarse el suministro neumático requerido.
Calentamiento	Circulación de aceite técnico mediante calentador	Se deben definir la temperatura de proceso y los servicios auxiliares.
Extracción de humedad	Condensador y tanque de recolección de condensado	Facilita el manejo del vapor extraído durante el ciclo.
Control	Ajuste de temperatura, vacío y duración; protección y diagnóstico de fallas	El nivel exacto de automatización debe confirmarse para la configuración cotizada.

Las fuentes consultadas no aportan una ficha completa para una configuración destinada a Ecuador. Por tanto, antes de especificar el equipo se deben confirmar la altura útil, la capacidad de carga, la temperatura máxima, la potencia instalada, la tensión y frecuencia de alimentación, el consumo de servicios, las dimensiones exteriores y el peso. Tampoco existe en las fuentes recuperadas un valor universal de humedad final ni una duración garantizada del ciclo.

Factores para seleccionar un horno de secado al vacío

Geometría de la carga: largo, ancho, alto y espacio necesario alrededor de la parte activa.
Masa: peso de la pieza y capacidad requerida del carro y del sistema de manipulación.
Aislamiento: materiales presentes, condición inicial y límites térmicos aprobados.
Estado de humedad: antecedentes de exposición, reparación o ingreso de agua y resultados disponibles.
Objetivo técnico: criterio de finalización del secado y controles posteriores.
Productividad: número de piezas, tiempo disponible por ciclo y continuidad de trabajo del taller.
Infraestructura: piso, accesos, área de carga, puente grúa o cargador y ventilación del lugar.
Servicios: energía eléctrica, frecuencia, tensión y aire comprimido disponibles.
Condiciones del sitio: temperatura ambiente, altitud y restricciones de acceso o montaje.
Automatización: registro requerido, supervisión del ciclo y funciones de protección.

La capacidad nominal de una cámara no equivale a una productividad garantizada. El tiempo real depende del tipo y la cantidad de aislamiento, la humedad inicial, la temperatura, el nivel de vacío, la masa y geometría de la carga y el criterio elegido para terminar el ciclo.

Preparación, operación y mantenimiento

Antes de cargar la cámara

Confirmar dimensiones, masa y puntos de izaje de la parte activa.
Revisar que los materiales puedan someterse al ciclo térmico previsto.
Definir el procedimiento de secado y sus criterios de aceptación.
Verificar limpieza de la cámara, carro, superficies de sellado y sistema de condensado.
Comprobar disponibilidad y compatibilidad de la alimentación eléctrica y neumática.
Planificar por separado el acondicionamiento y llenado del aceite, cuando corresponda.

Durante y después del ciclo

Supervisar temperatura, presión y duración desde el sistema de control.
No exceder los límites térmicos establecidos para el aislamiento tratado.
Registrar los parámetros del ciclo y la cantidad de condensado cuando el procedimiento lo requiera.
Permitir una finalización controlada antes de abrir y manipular la carga.
Inspeccionar sellos, líneas de vacío, condensador, tanque y circuito térmico según el manual.
Realizar las verificaciones eléctricas y del aceite previstas antes del armado o puesta en servicio.

Estas recomendaciones no sustituyen el manual del fabricante ni los procedimientos del propietario. La conexión de servicios, el izaje, la aplicación de vacío y los trabajos sobre transformadores deben quedar a cargo de personal calificado, con bloqueo, puesta a tierra, control de presión y seguridad eléctrica según corresponda.

Preguntas frecuentes

¿El US-6S seca el aceite del transformador?

No. Su función analizada es secar la parte activa y el aislamiento sólido dentro de una cámara. Para reducir la humedad del aceite se necesita una unidad específica de tratamiento.

¿El horno regenera aceite envejecido?

No. La regeneración es un proceso diferente, orientado a recuperar determinadas propiedades del aceite mediante sorbentes u otros métodos documentados. El calentamiento y el vacío del horno no convierten el proceso en regeneración.

¿Un aceite con baja humedad confirma que el papel está seco?

No necesariamente. Aceite y aislamiento sólido son medios distintos. La condición del papel debe evaluarse dentro del procedimiento técnico del transformador; un único análisis del aceite no demuestra por sí solo el secado de toda la parte activa.

¿Cuánto dura un ciclo de secado?

No existe un tiempo universal confirmado. Depende de la humedad inicial, el volumen y la masa del aislamiento, la geometría, la temperatura, el vacío aplicado y el criterio de finalización.

¿Las dimensiones recuperadas bastan para aprobar la compra?

No. Aunque se documentan hasta 2.000 mm de profundidad y 1.300 mm de ancho internos, deben confirmarse la altura útil, capacidad de carga, espacio de maniobra y configuración exacta antes de seleccionar el horno.

¿Puede instalarse en cualquier sitio de Ecuador?

No debe suponerse. Antes de fabricar o seleccionar la unidad se deben comunicar la altitud, temperatura ambiente, condiciones de acceso, infraestructura de carga y características de la red eléctrica del sitio.

Información necesaria para evaluar el US-6S

Para preparar una selección técnica, envíe a GlobeCore Ecuador las dimensiones y masa de la parte activa, tipo y potencia del transformador, tensión nominal, tipo de aislamiento, condición inicial, resultados disponibles de humedad y ensayos, objetivo de secado y tiempo de proceso requerido. Incluya además temperatura ambiente, altitud, tensión y frecuencia de alimentación, aire comprimido disponible, espacio de instalación, medios de izaje, nivel de automatización y accesorios necesarios.

Con estos datos se puede verificar si el horno de secado al vacío US-6S es adecuado o si conviene otra solución de mantenimiento. Para solicitar la revisión del proyecto y los datos faltantes, utilice los canales de atención disponibles en GlobeCore Ecuador.
