Análisis de aceite dieléctrico en Ecuador

El análisis de aceite dieléctrico en Ecuador se ha convertido en una práctica indispensable para las empresas eléctricas y los operadores de subestaciones que buscan garantizar la vida útil de los transformadores de potencia. El aceite mineral cumple dos funciones esenciales dentro del equipo: aísla las partes energizadas y disipa el calor generado durante la operación. Por esta razón, el control periódico de sus propiedades permite anticipar fallas costosas y planificar el mantenimiento de forma eficiente.

La importancia económica del análisis de aceite dieléctrico

El transformador de potencia es, con frecuencia, el elemento más costoso de una subestación. La mayoría de estos equipos operan durante muchos años bajo distintas condiciones climáticas y están expuestos a esfuerzos electromagnéticos y mecánicos tanto internos como externos. La experiencia internacional demuestra que el daño económico derivado de una avería imprevista de un transformador de gran potencia – solo por la paralización de plantas industriales debido a la falta de suministro eléctrico – puede alcanzar millones de dólares, sin contar los costos, mucho más elevados, que implica restaurar un equipo tan costoso. Diversos estudios estadísticos internacionales señalan que la probabilidad de falla de un transformador en baño de aceite es de aproximadamente 0,0062 averías por año; en otras palabras, en un sistema eléctrico compuesto por 160 transformadores de este tipo, es probable que ocurra al menos una avería anual. A esto se suma una tendencia característica de la electroenergética actual: el creciente desgaste del equipamiento eléctrico principal y un ritmo insuficiente de renovación del parque instalado. Este contexto es, precisamente, lo que convierte al análisis de aceite dieléctrico en una herramienta estratégica de prevención y no solo en un requisito de mantenimiento rutinario.

¿Por qué es importante el análisis de aceite dieléctrico en Ecuador?

Con el paso del tiempo, el aceite se degrada por efecto de la temperatura, el campo eléctrico y la humedad ambiental. Esta degradación se traduce en oscurecimiento del líquido, acumulación de partículas de carbono libre, aumento de la acidez y reducción de la rigidez dieléctrica. Detectar estos cambios a tiempo mediante un diagnóstico adecuado evita paradas no programadas y protege la inversión en equipos de alto valor.

Clasificación del análisis de aceite dieléctrico en Ecuador según el lugar de realización

Una de las formas más prácticas de clasificar el análisis de aceite dieléctrico en Ecuador es según el lugar donde se ejecuta la prueba: en laboratorio o en campo, directamente junto al transformador.

Análisis en laboratorio

Las pruebas de laboratorio ofrecen la mayor precisión y permiten determinar parámetros complejos como el contenido de compuestos furánicos, el análisis de gases disueltos (DGA), la presencia de bifenilos policlorados (PCB) y la degradación de la celulosa aislante. Estos ensayos requieren equipos especializados y personal capacitado, por lo que suelen realizarse de forma periódica, generalmente una vez al año.

Análisis en campo

Las pruebas de campo se realizan directamente junto al transformador, sin necesidad de trasladar la muestra a un laboratorio. Este tipo de diagnóstico rápido resulta especialmente útil para el mantenimiento preventivo y la toma de decisiones inmediatas. Aquí es donde equipos portátiles como los medidores TOR demuestran su valor: permiten obtener resultados confiables en minutos, directamente en la subestación.

Clasificación según las características determinadas

Además del lugar de ejecución, el análisis de aceite dieléctrico puede clasificarse según el tipo de propiedades que se evalúan: físicas, químicas y fisicoquímicas.

Características físicas

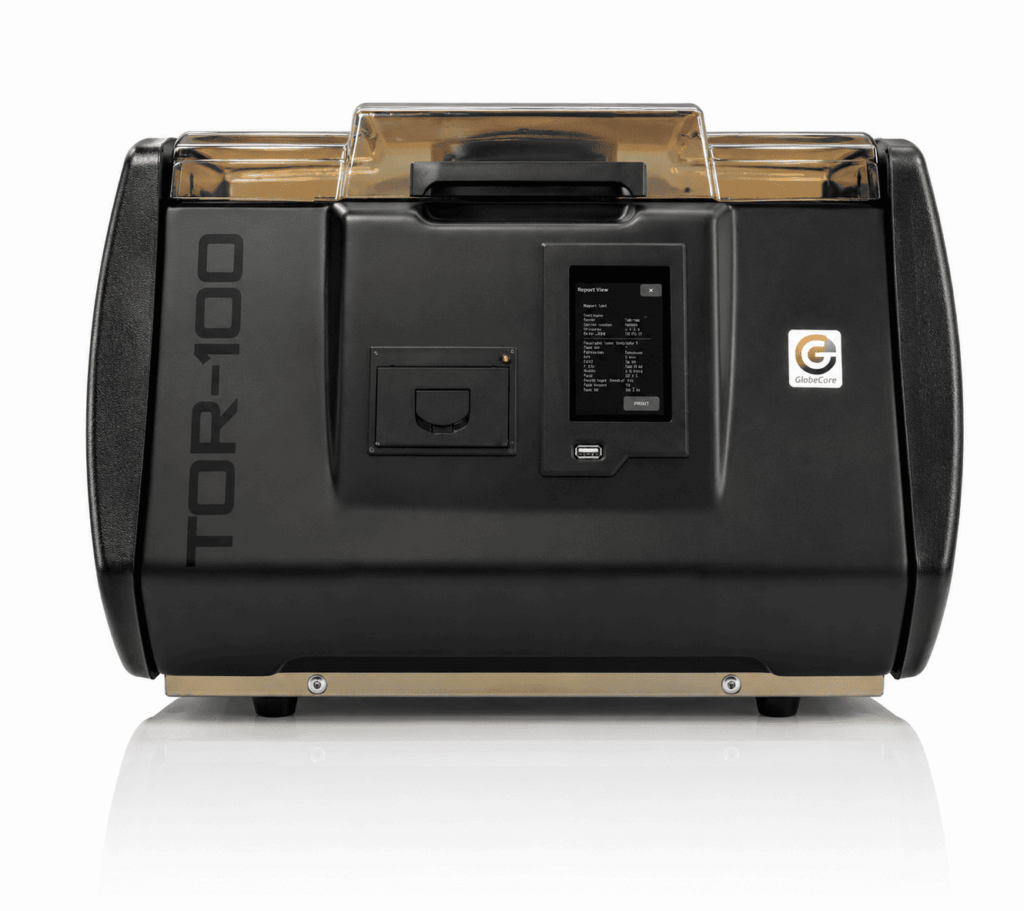

Entre los parámetros físicos más relevantes se encuentran la rigidez dieléctrica (tensión de ruptura), el contenido de humedad, la viscosidad, el punto de inflamación y el aspecto visual del aceite. La rigidez dieléctrica es, sin duda, uno de los indicadores más críticos, ya que determina la capacidad del aceite para soportar tensión eléctrica sin producirse una descarga disruptiva. Para esta medición se recomienda el TOR-100, medidor de rigidez dieléctrica de aceite, un equipo totalmente automático que cumple con normas internacionales como IEC 60156 y ASTM D877.

La humedad, por su parte, es otro factor determinante: cuanta más agua contiene el aceite, menor es su capacidad aislante. Para cuantificar este parámetro de forma rápida y confiable en campo, se utiliza el TOR-1, medidor de humedad en aceite dieléctrico, diseñado específicamente para determinar la fracción másica de agua disuelta en aceites minerales aislantes.

Características químicas

El análisis químico incluye la determinación del índice de acidez, el contenido de gases disueltos (hidrógeno, metano, acetileno, entre otros) y la presencia de productos de oxidación. El hidrógeno disuelto es uno de los primeros indicadores de fallas incipientes, como descargas parciales o sobrecalentamiento localizado. El TOR-2, medidor de humedad y de hidrógeno en aceite dieléctrico, permite monitorear simultáneamente ambos parámetros mediante un sensor de estado sólido altamente selectivo, sin necesidad de consumibles.

Características fisicoquímicas

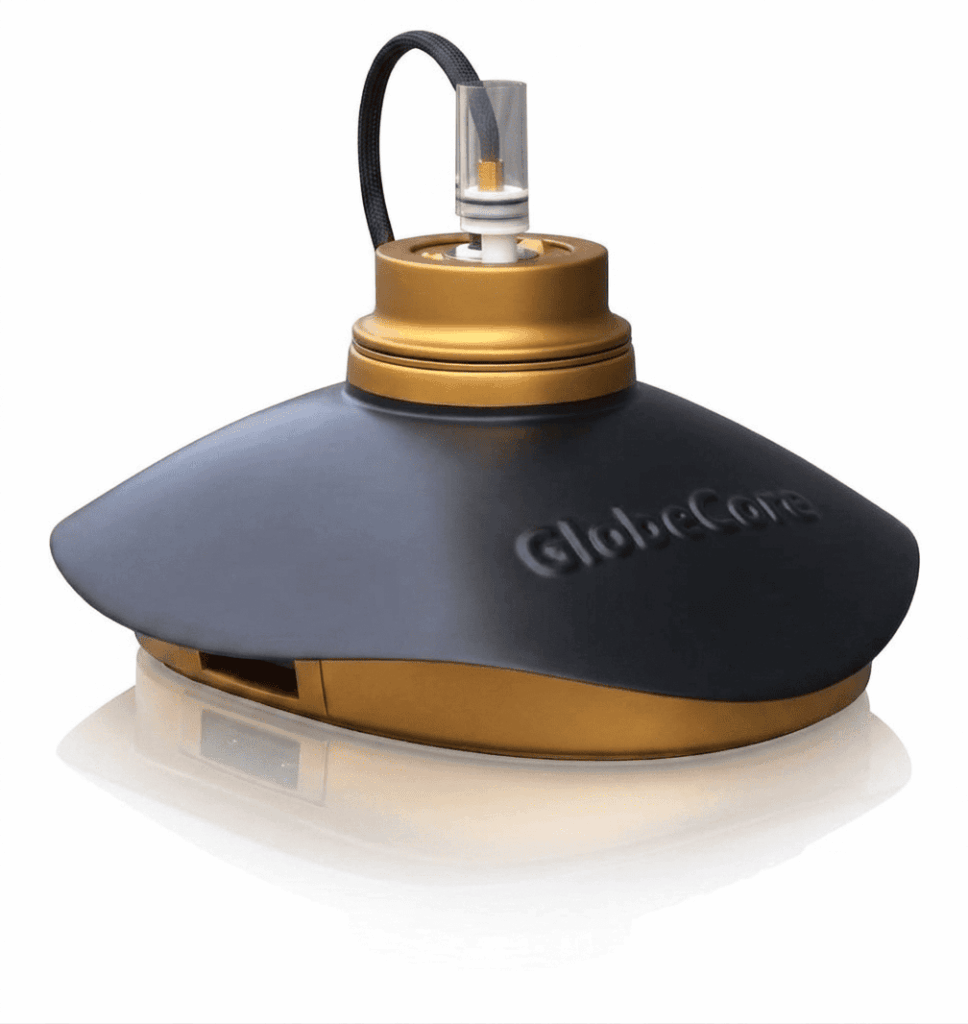

Dentro de este grupo se ubica el factor de potencia (o tangente delta), un indicador sensible a la presencia de contaminantes, compuestos metalorgánicos disueltos y productos de envejecimiento del aceite y del aislamiento sólido. Su medición permite detectar alteraciones incluso cuando el nivel de contaminación es muy bajo y no resulta detectable por métodos químicos convencionales. Para este propósito se emplea el TOR-3, medidor de factor de potencia de aceite dieléctrico, un instrumento totalmente automático compatible con la norma IEC 60247, que integra software especializado para la visualización y el análisis de resultados.

El análisis de aceite dieléctrico en Ecuador debe entenderse como un proceso integral que combina pruebas de laboratorio y de campo, así como la evaluación de propiedades físicas, químicas y fisicoquímicas. Contar con equipos confiables, como los medidores de la línea TOR, permite a las empresas eléctricas anticipar fallas, reducir costos de mantenimiento y prolongar la vida útil de los transformadores. Establecer un cronograma de pruebas periódicas y confiar el diagnóstico a especialistas es, en definitiva, la mejor estrategia para garantizar la confiabilidad del sistema eléctrico.
